Рама с защитой пропеллеров и внутренней установкой аккумулятора
Бортовое радиоэлектронное оборудование и навигация GPS ГЛОНАСС
Винтомоторная группа двигатели 2400 kv и пропеллеры 7 дюйм
Аккумулятор 3S от 2500 мА*ч и кабель microUSB USB 0,5 м
Пульт управления 6 каналов и зарядное устройство
Ученический комплект инструментов для сборки
Полная комплектация и характеристики — открыть
Диагональ рамы с защитой 345 мм
Высота корпуса 35 мм
Защита пропеллеров углы элементов защиты 45 градусов, 8-гранная форма
Установка аккумулятора закрытая, внутри корпуса
Полетный контроллер
Бортовой одноплатный компьютер
Камера для бортового одноплатного компьютера
Регулятор оборотов двигателей
Плата приема сигналов управления
Модуль навигации GPS/ГЛОНАСС
Двигатели бесколлекторные, 2400 kv
Пропеллеры пластиковые, 3 лопасти
Диаметр винта 7 дюйм 8 шт
Аккумуляторная батарея с зарядным устройством
Аккумуляторная батарея 3S от 2500 мА*ч
Кабель microUSB–USB 0,5 м
Максимальная скорость 65 км/ч
Максимальная дальность действия с пультом радиоуправления 100 м
Максимальная высота полета 500 метров
Количество каналов 6
Память моделей 10 моделей
Суб-триммеры
Экран с подсветкой
Звуковая сигнализация нажатий
Контроль напряжения
Питание 4 батареи АА
Шнур питания переменного тока
Шнур постоянного тока входного кабеля
Плата для подключения балансировочных разъемов
Входное напряжение 11~18В или AC 100-240В
Мощность цепей питания максимально при заряде 50 Вт
Мощность цепей питания максимально при разряде 5 Вт
Диапазон тока заряда 0,1 ~ 6.0 A
Диапазон тока разряда 0,1 ~ 2.0 A
Поддержка ячеек Li-ion Poly 6 ячеек
Плоскогубцы длинногубцы
Паяльник быстрый разогрев 220В 20/130Вт защитный кожух
Жало для паяльника
Подставка для паяльника с губкой для очистки жала
Кусачки
Металлический пинцет
Изолента
Припой
Флюс
Ключ отвертка шестигранник 2,5 мм
Ключ отвертка шестигранник 2,0 мм
Инструмент для чистки проводов
Бокс для хранения инструментов
Защитная подложка для пайки
Получить тех. задание
* Внешний вид товара может незначительно отличаться от представленного на изображении с сохранением потребительских свойств и комплектации
надежное качество
проекты любой сложности
соблюдаем закон
продукция сертифицирована

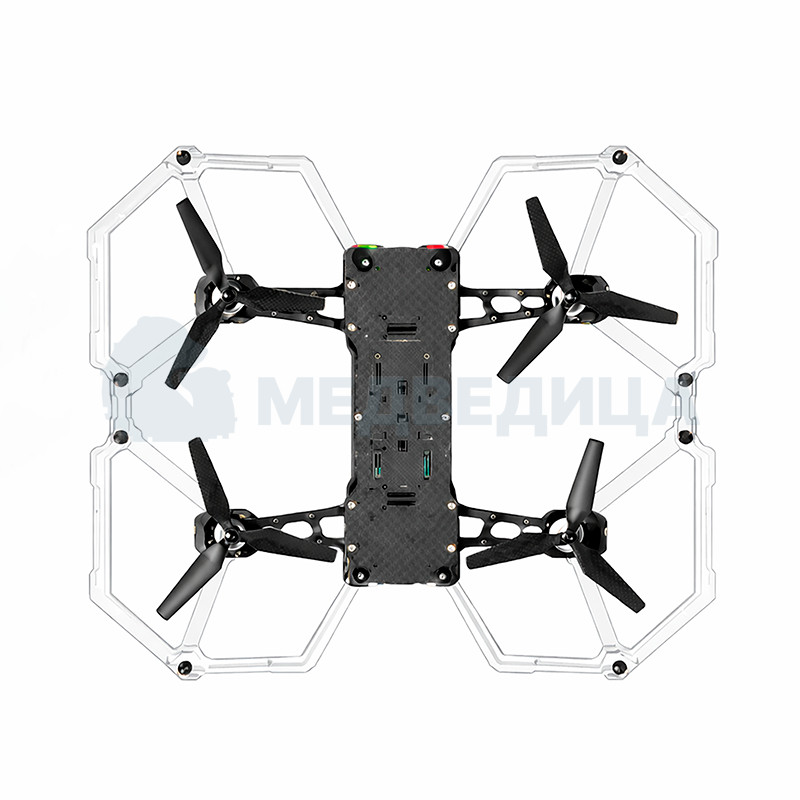

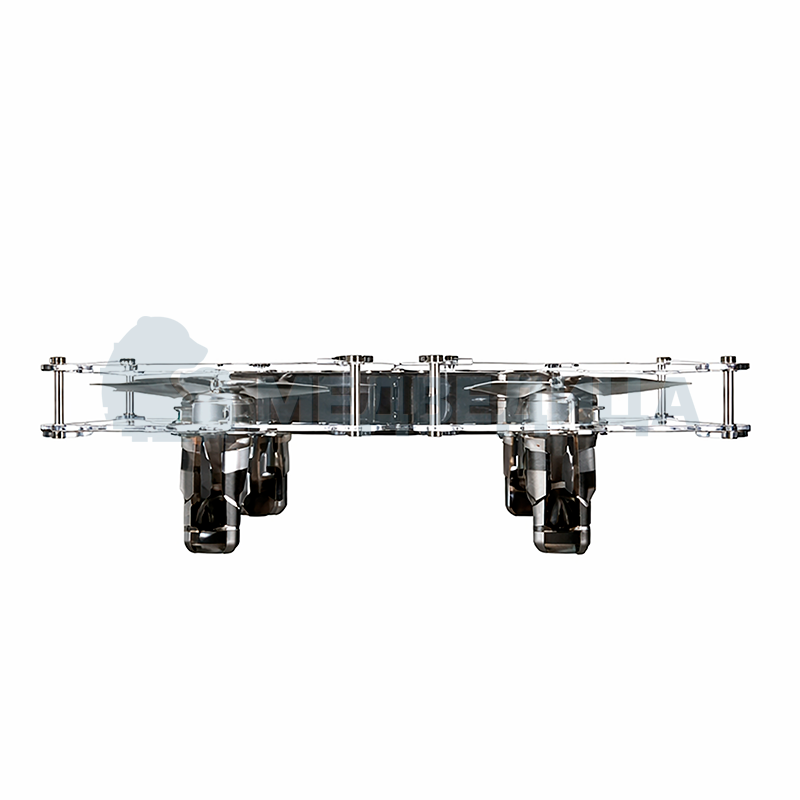

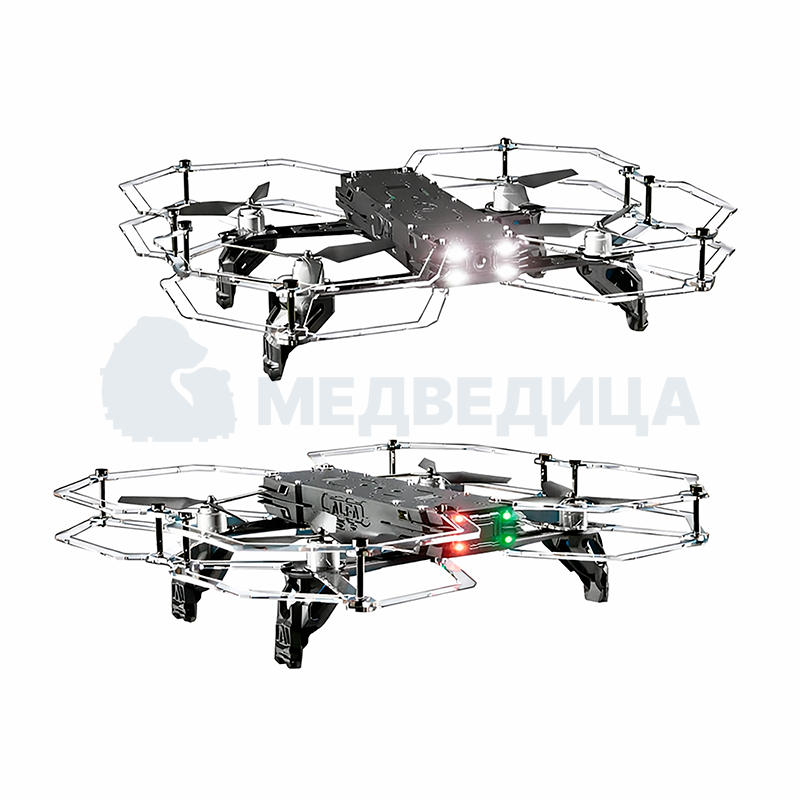

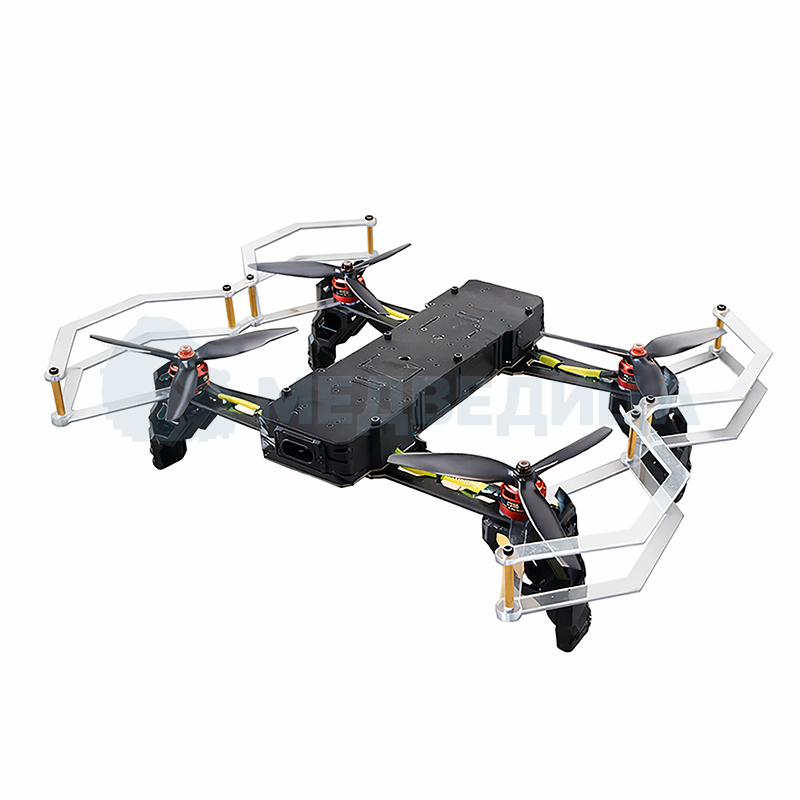

Конструктор программируемого квадрокоптера DH:ALFA
Учебный комплект DH:ALFA используется для поэтапного освоения принципов работы мультироторных беспилотных летательных аппаратов. Конструктор позволяет рассматривать устройство квадрокоптера как инженерную систему, объединяющую механику, электронику, программное управление и навигационные модули.
Оборудование применяется в образовательных учреждениях и учебных лабораториях при изучении робототехники, программирования и систем управления, а также в рамках проектной и исследовательской деятельности обучающихся.
Учебные задачи и направления использования
- изучение конструкции и принципов работы БПЛА мультироторного типа;
- освоение сборки и конфигурации летательных аппаратов;
- разработка и тестирование программ управления;
- обучение визуальному и автоматизированному пилотированию;
- использование в учебных и исследовательских проектах.
Техническая платформа и архитектура
Конструктор поддерживает работу с различными типами полётных контроллеров, включая решения на базе Pixhawk, Betaflight и Naza. Это позволяет рассматривать альтернативные подходы к управлению полётом и анализировать различия между системами.
Возможна интеграция одноплатных вычислительных модулей, таких как Raspberry Pi и Arduino, для реализации пользовательских алгоритмов, обработки данных и расширения функциональности аппарата.
Платформа поддерживает навигацию в помещениях и на открытой местности. Для этого используются визуальные маркеры ArUco и спутниковые системы позиционирования. Дополнительно может применяться оборудование машинного зрения для анализа видеопотока и ориентации в пространстве.
Конструктивные элементы предусматривают замену лучей и винтомоторных групп, что позволяет адаптировать аппарат под условия эксплуатации внутри помещений и на открытом воздухе. Закрытый корпус и защитные элементы снижают риск повреждений при учебных полётах.
Практическое применение в образовательной среде
В процессе работы с конструктором обучающиеся проходят полный цикл: от механической сборки и подключения электроники до программирования и отладки полётных режимов. Такой подход формирует системное понимание устройства летательных аппаратов.
- поддержка учебных курсов по робототехнике и программированию;
- разработка собственных сценариев и маршрутов полёта;
- работа с навигационными и визуальными данными;
- использование в школах, кружках и центрах дополнительного образования;
- применение в проектных и исследовательских форматах.
Конструктор программируемого квадрокоптера DH:ALFA используется как учебно-инженерная платформа, позволяющая выстроить практическое обучение работе с беспилотными летательными аппаратами и связанными с ними программными и аппаратными решениями.
