Макет дрона (учебный)

Макет дрона (учебный)

Учебный макет дрона — это образовательный комплект для практического освоения пайки, работы с печатными платами и механической сборки квадрокоптеров. Решение предназначено для школ, инженерных классов, колледжей, вузов и центров дополнительного образования, реализующих программы по электронике, робототехнике и беспилотным летательным аппаратам (БПЛА).

Макет позволяет поэтапно сформировать базовые и продвинутые навыки сборки БПЛА без риска повреждения дорогостоящих комплектующих. Комплект используется как подготовительный этап перед работой с реальными квадрокоптерами.

Назначение и задачи

• обучение крупной и мелкой пайке электронных компонентов;
• изучение схем подключения силовых и сигнальных цепей;
• формирование навыков работы с печатными платами;
• освоение принципов компоновки электроники квадрокоптера;
• изучение полярности и базовых основ схемотехники;
• подготовка к сборке, обслуживанию и ремонту реальных БПЛА.

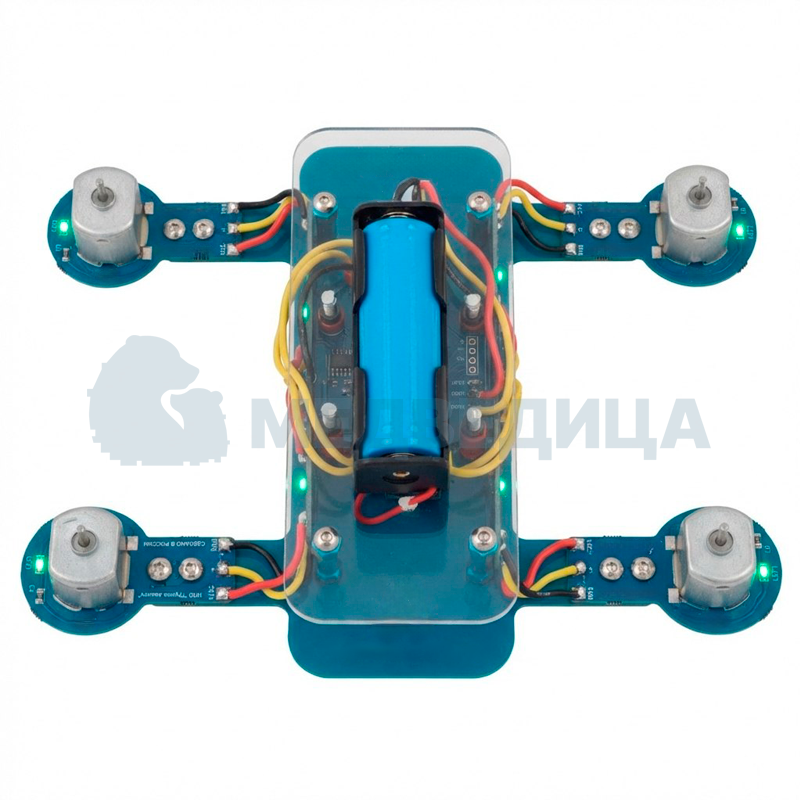

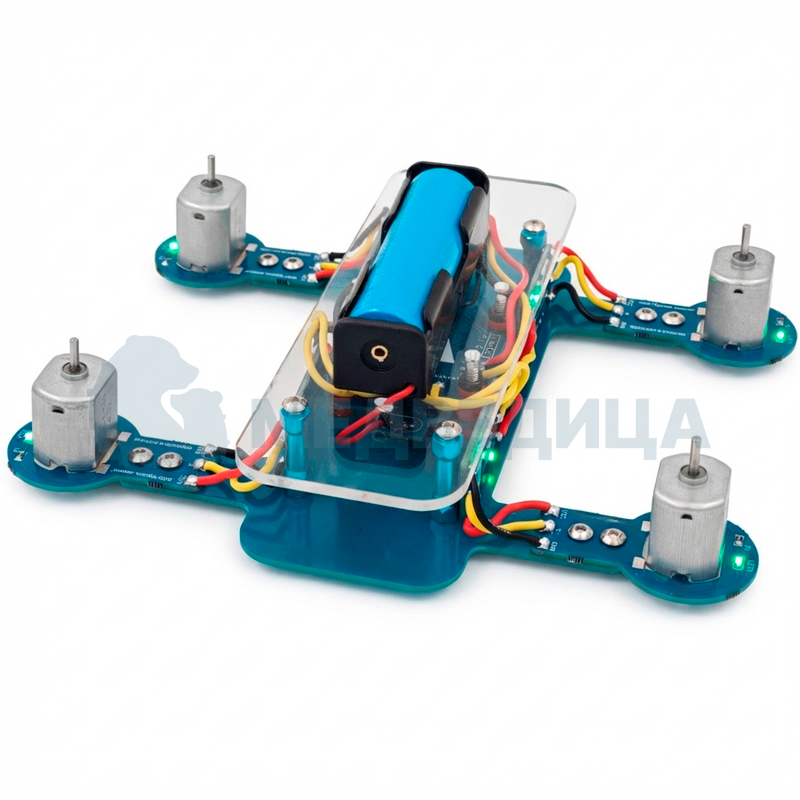

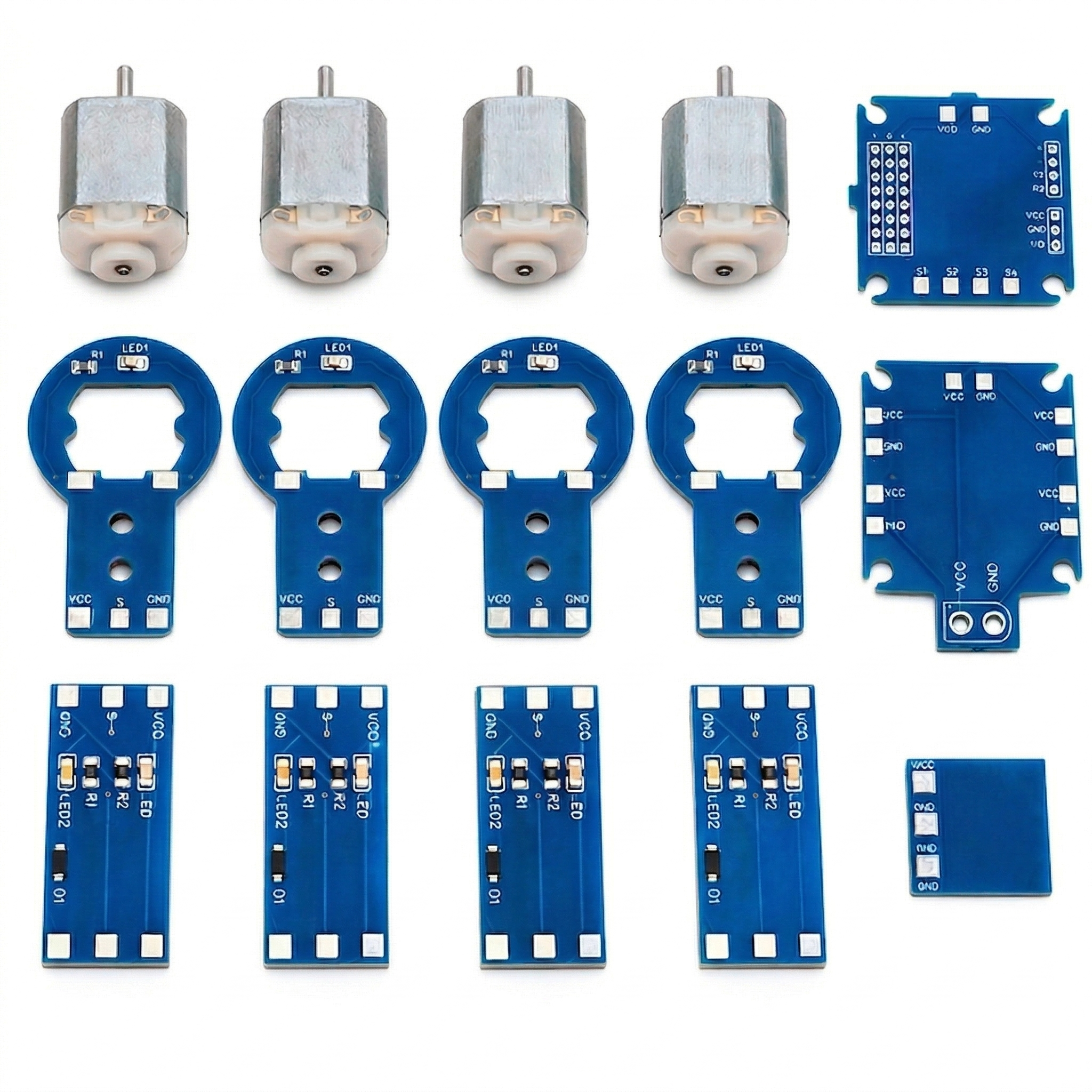

Учебный макет дрона представляет собой набор электронных и механических модулей, имитирующих основные узлы квадрокоптера: плату распределения питания, полётный контроллер и сигнальные соединения. Размеры посадочных мест соответствуют большинству распространённых форм-факторов, применяемых в современных БПЛА.

Сигнальные контактные площадки выполнены по международному стандарту с шагом 2,54 мм, что обеспечивает совместимость с типовыми компонентами и учебными наборами по электронике.

Для контроля правильности подключения реализована система световой индикации:

• зелёный светодиод — корректное подключение;
• красный светодиод — ошибка или перепутанная полярность.

Такая конструкция позволяет оперативно выявлять ошибки, анализировать результат и формировать у обучающихся устойчивые навыки самостоятельной проверки схем.

Польза для учебного процесса

Использование учебного макета дрона повышает практико-ориентированность занятий по технологии, физике, информатике и робототехнике. Обучающиеся получают реальные навыки пайки, чтения схем и сборки электронных узлов, что соответствует требованиям ФГОС к формированию инженерного и технологического мышления.

Преподаватели получают инструмент для поэтапного объяснения принципов работы БПЛА: от распределения питания до подключения управляющих модулей. Наличие индикации снижает нагрузку на педагога при проверке работ и помогает организовать самостоятельную деятельность учащихся.

Удобство эксплуатации в образовательной среде

Макет рассчитан на многократное использование в учебных группах. Конструкция адаптирована под типичные ошибки начинающих авиамоделистов, что снижает вероятность выхода оборудования из строя.

Комплект легко интегрируется в программы дополнительного образования, инженерные смены, проектную деятельность и подготовку к соревнованиям по робототехнике и БПЛА. Возможность постепенного усложнения заданий делает его подходящим как для базового, так и для углублённого уровня обучения.

Учебный макет дрона помогает сформировать материальную базу для реализации программ по беспилотным авиационным системам и электронике. Решение способствует развитию практических компетенций, востребованных в технических и инженерных направлениях подготовки.

Использование макета позволяет снизить затраты на расходные материалы и минимизировать риски повреждения реальных полётных контроллеров и модулей. Это делает комплект рациональным выбором при оснащении кабинетов технологии, робототехники и центров инженерного образования.

Учебный макет дрона — это инструмент для системного обучения сборке квадрокоптеров, который объединяет практику пайки, основы схемотехники и понимание структуры БПЛА. Решение обеспечивает безопасную и методически выстроенную подготовку учащихся к работе с реальными беспилотными системами.
