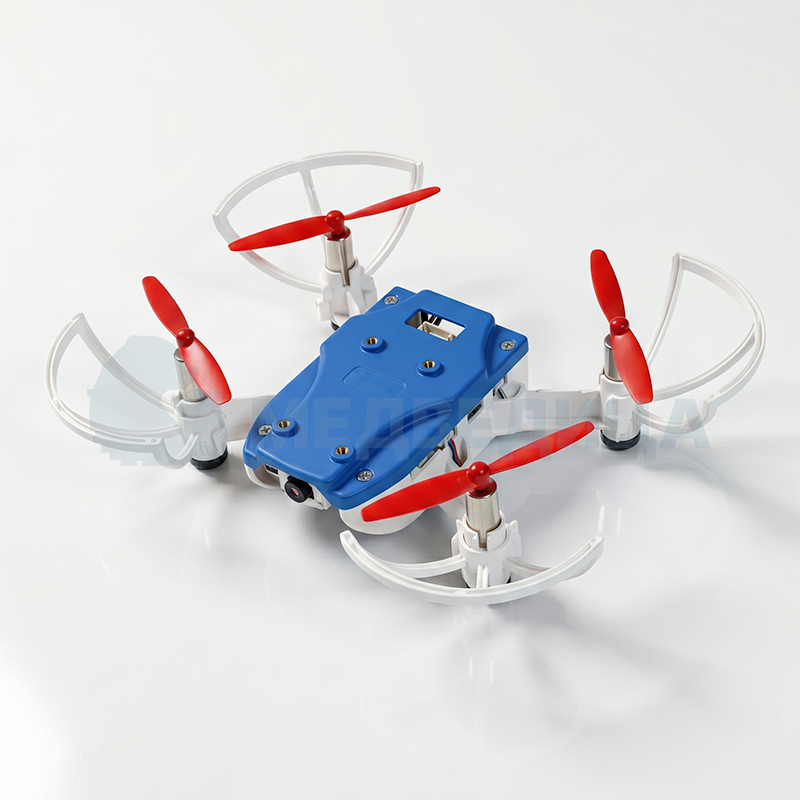

Учебный программируемый микроквадрокоптер ARA Mini

Учебный программируемый микроквадрокоптер ARA Mini (14-18 лет)

Компактная полетная модель ARA Mini представляет собой готовое инженерное решение, созданное для безопасного знакомства учащихся с авиационными беспилотными системами. Данное оборудование адаптировано для практических занятий в школьных инженерных классах (включая модуль «Производство и технологии»), робототехнических кружках, ИТ-кубах и детских технопарках.

Образовательный потенциал и цели практикума

Инженерный стенд выступает в роли прикладного инструмента для проектной деятельности школьников и студентов. Использование устройства в учебном процессе помогает решать ряд педагогических задач:

• Изучение базовых законов аэродинамики, кинематики пространственных объектов и принципов конструирования БПЛА.
• Освоение алгоритмов автономного позиционирования и навигации по внутренним телеметрическим датчикам.
• Развитие ИТ-компетенций: от блочного моделирования поведения до написания сложных полетных скриптов.
• Получение практических навыков работы со сквозными технологиями, беспроводной связью и медиапотоками.

Конструктивные свойства и аппаратное обеспечение

Архитектура модели базируется на монолитной интегрированной плате. Такое исполнение сокращает количество уязвимых соединений и увеличивает общую стойкость электроники к механическим воздействиям при жестких посадках. Вычислительным ядром служит микропроцессор с тактовой частотой 168 МГц, несущий на борту 1 Мб постоянной и 192 Кб оперативной памяти.

Стабильное удержание курса обеспечивается встроенным набором измерительных приборов: трехосевыми акселерометром и гироскопом, электронным компасом (магнитометром), а также барометрическим сенсором для фиксации высоты. За сбор визуальной информации отвечает встроенная камера с разрешением 1600х1200 пикселей, передающая картинку без задержек.

Программная среда и взаимодействие

Методическая концепция устройства поддерживает принцип бесшовного обучения, что соответствует актуальным требованиям ФГОС в области технологического образования:

• Графический интерфейс: Учащиеся младших групп настраивают полетные сценарии в визуальных средах Scratch и Blockly, собирая алгоритмы из логических блоков.
• Текстовый кодинг: Старшеклассники и студенты могут использовать для управления промышленный синтаксис языков Python, C/C++ или JavaScript.

В роли пульта и монитора выступает обычный смартфон или планшет. На дисплей мобильного гаджета транслируется видеопоток с борта в реальном времени, что позволяет моделировать миссии по удаленному мониторингу местности и полеты в режиме первого лица (FPV). При наличии специального переходника возможно сопряжение со стандартными аналоговыми джойстиками ДУ.

Безопасность и эксплуатационные параметры

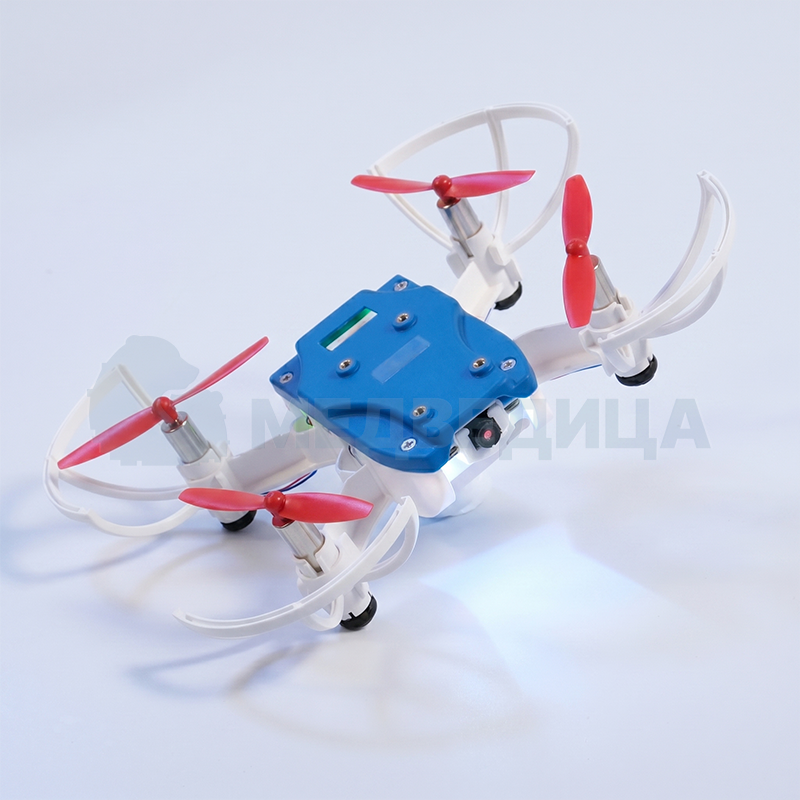

Конструкция адаптирована для пилотирования в закрытых помещениях. Легкий пластиковый кожух и замкнутые защитные ободы полностью изолируют вращающиеся лопасти, предотвращая травмы учеников и повреждение интерьера аудитории.

Аппарат весит менее 200 грамм при линейных габаритах 182×148×45 мм, что делает его чрезвычайно маневренным. Литий-полимерный (Li-Po) аккумулятор емкостью 1100 мАч обеспечивает автономность от 5 минут при скорости перемещения воздушного судна до 20 км/ч.

Модель ARA Mini является сбалансированной стартовой площадкой для запуска курсов по робототехнике и спортивному программированию дронов. Надежная механическая защита, вариативность программных сред и качественная компонентная база позволяют эффективно использовать комплекс как в рамках базовых уроков, так и при подготовке к инженерным олимпиадам. Изделие укомплектовано техническим паспортом и методическими рекомендациями.
