Поддержка мультироторных и самолетных БВС
Отработка нештатных ситуаций и отказов систем
Совместимость с наземными станциями управления БВС
Поддержка пульта управления и его настройки
Пульт управления — 1 шт
Цветной сенсорный дисплей 5 дюймов
Поддержка 4G, microSD и USB
Аккумулятор 10200 мАч
Полная комплектация и характеристики — открыть

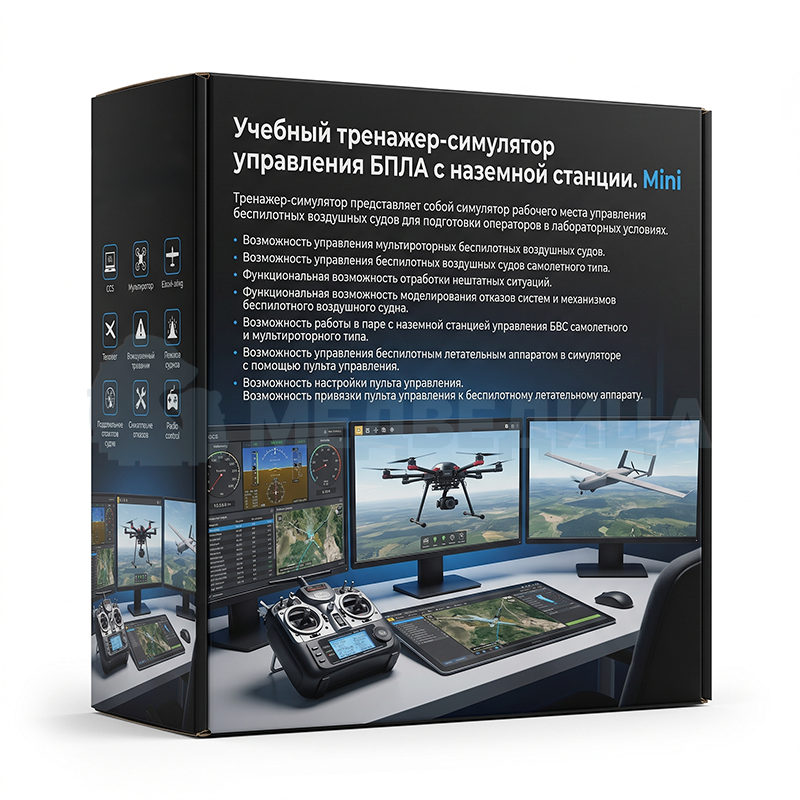

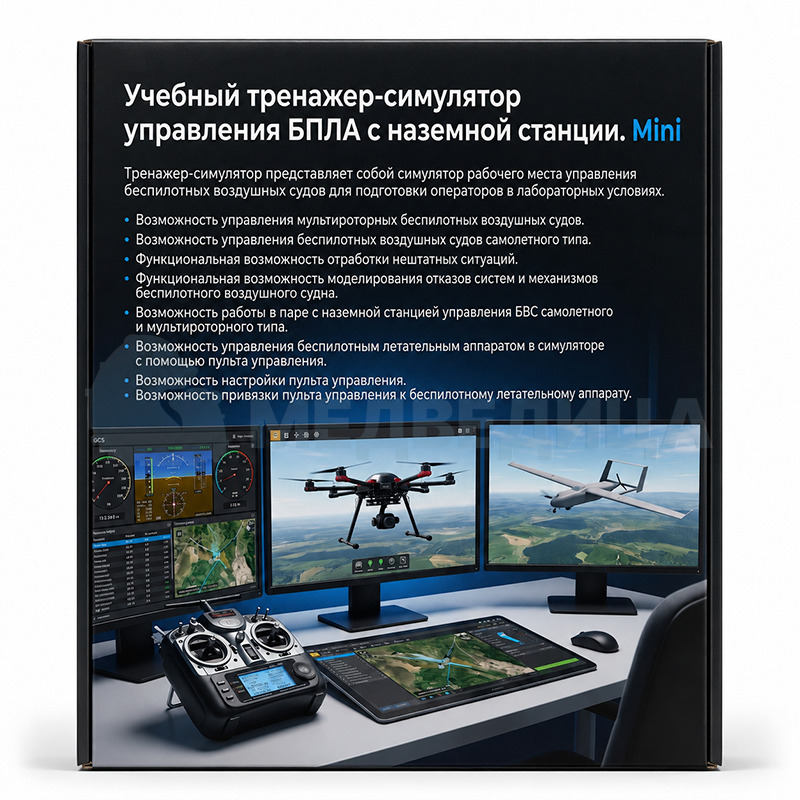

Тренажер-симулятор представляет собой симулятор рабочего места управления беспилотных воздушных судов для подготовки операторов в лабораторных условиях
Возможность управления мультироторных беспилотных воздушных судов
Возможность управления беспилотных воздушных судов самолетного типа
Функциональная возможность отработки нештатных ситуаций
Функциональная возможность моделирования отказов систем и механизмов беспилотного воздушного судна
Возможность работы в паре с наземной станцией управления БВС самолетного и мультироторного типа
Возможность управления беспилотным летательным аппаратов в симуляторе с помощю пульта управления
Возможность настройки пульта управления
Возможность привязки пульта управления к беспилотному летательному аппарату

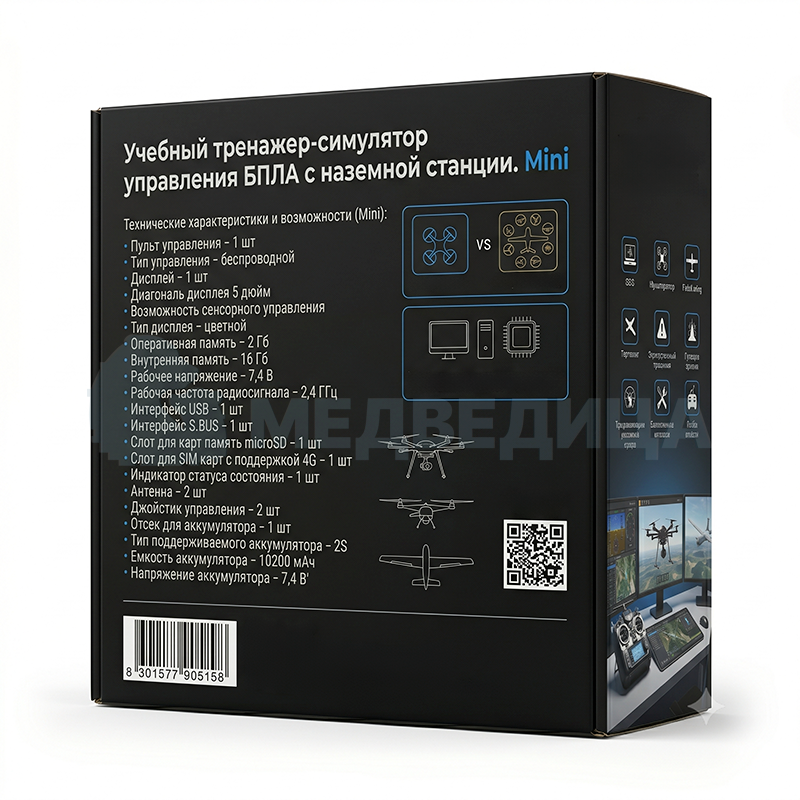

Тип управления - беспроводной
Дисплей - 1 шт
Диагональ дисплея 5 дюйм
Возможность сенсорного управления
Тип дисплея - цветной
Оперативная память - 2 Гб
Внутренняя память - 16 Гб
Рабочее напряжение - 7,4 В
Рабочая частота радиосигнала - 2,4 ГГц
Интерфейс USB - 1 шт
Интерфейс S.BUS - 1 шт
Слот для карт память microSD - 1 шт
Слот для SIM карт с поддержкой 4G - 1 шт
Индикатор статуса состояния - 1 шт
Антенна - 2 шт
Джойстик управления - 2 шт
Отсек для аккумулятора - 1 шт
Емкость аккумулятора - 10200 мАч
Напряжение аккумулятора - 7,4 В
Получить тех. задание
* Внешний вид товара может незначительно отличаться от представленного на изображении с сохранением потребительских свойств и комплектации
* Все права защищены. Вся представленная на сайте информация, в том числе технические характеристики, наличие на складе, стоимость товаров, носит информационный характер и ни при каких условиях не является публичной офертой. Обработка персональных данных осуществляется в соответствии с Политикой конфиденциальности.
надежное качество
проекты любой сложности
соблюдаем закон
продукция сертифицирована
Учебный тренажер-симулятор управления БПЛА с наземной станции, модификация Mini 16+
Учебный тренажер-симулятор модификации Mini 16+ представляет собой специализированный программно-вычислительный комплекс (индивидуальная именная лицензия), разработанный для прецизионной цифровой имитации рабочего места внешнего пилота и оператора наземной станции управления (НСУ). Данное программное обеспечение (ПО) спроектировано для развертывания наукоемких практикумов в старших классах общеобразовательных школ, авиамодельных секциях, центрах цифрового творчества «ИТ-Куб», детских технопарках, а также на профильных кафедрах колледжей (СПО) и высших учебных заведений. Комплекс позволяет организовать полноценную летную и штурманскую подготовку курсантов в контролируемых лабораторных условиях, полностью обеспечивая требования стандартов ФГОС по подготовке специалистов в сфере беспилотной авиации.
Назначение тренажера и прикладные образовательные задачи
Внедрение симулятора Mini 16+ в структуру инженерного образования позволяет перенести наиболее критические, сложные и аварийные этапы подготовки операторов беспилотных воздушных судов (БВС) в безопасную цифровую среду, решая комплекс дидактических задач:
- Освоение мультиплатформенного пилотирования: изучение различий в аэродинамике, принципах стабилизации и контурах автоматического управления воздушных судов вертикального взлета и классических планерных систем.
- Отработка взаимодействия с НСУ: приобретение практических навыков работы в паре «оператор НСУ – внешний пилот», синхронизация планов полета, контроль телеметрии и оперативное изменение маршрутных заданий в режиме реального времени.
- Формирование стрессоустойчивости и противоаварийных навыков: пошаговое прохождение сценариев критических отказов бортового оборудования, выработка четких алгоритмов действий при ликвидации нештатных ситуаций.
- Инженерно-техническая наладка: освоение регламентов сопряжения бортовых приемников с пультами, калибровки каналов связи и программирования полетных режимов.
Аэродинамические платформы и типы симулируемых БВС
Программный комплекс обеспечивает математически достоверную физику поведения двух фундаментальных типов воздушных судов с учетом их массогабаритных свойств, инерции и воздействия метеорологических факторов:
| Тип БВС в симуляторе | Эмулируемые динамические режимы и особенности управления |
|---|---|
| Мультироторный тип (вертолетная схема / квадрокоптеры) | Отработка вертикального взлета и посадки, зависания в точке, удержания курса в условиях бокового ветра, скоростного маневрирования в ограниченных пространствах и прецизионного позиционирования полезной нагрузки. |
| Самолетный тип (классическое / летающее крыло) | Изучение законов классической аэродинамики, взлет с катапульты или с разбега, расчет траектории захода на посадочную глиссаду, удержание углов атаки, скольжения и планирование при выключенных двигателях. |
Моделирование нештатных ситуаций и системных отказов
Уникальным дидактическим ядром модификации Mini 16+ является развитый модуль генерации критических полетных условий. Система позволяет преподавателю или алгоритму сценария гибко активировать следующие типы неполадок и внешних воздействий:
- Аппаратные и механические отказы БВС: имитация заклинивания сервоприводов рулевых поверхностей самолета, разрушение или падение тяги одного из моторов мультироторной платформы, разгерметизация или критический просад напряжения силовой аккумуляторной батареи.
- Сбои навигационного и бортового оборудования: внезапная потеря сигналов спутниковой группировки (GPS/ГЛОНАСС), дрифт инерциальной системы (IMU), блокировка датчика воздушной скорости (трубки Пито) или отказ компаса.
- Нарушения каналов связи и управления: симуляция потери управляющего сигнала (Loss of Signal), возникновение сильных интерференционных помех радиотракта и переход бортового контроллера в режим аварийного возврата на точку старта (Failsafe / Return to Home).
Аппаратная интеграция и сопряжение с пультами управления
Для исключения абстрактного управления с помощью клавиатуры и мыши и формирования у курсантов реальной мышечной памяти, симулятор поддерживает глубокое сопряжение с физическим оборудованием:
- Прямое управление с пульта: возможность подключения штатных профессиональных пультов радиоуправления реальных БПЛА (через интерфейсы USB HID в режиме джойстика).
- Инженерный конфигуратор: встроенный программный модуль для точной настройки расходов, экспонент, реверсов каналов и мертвых зон стиков (джойстиков).
- Цифровая привязка (Bind): виртуальная имитация процедуры привязки конкретного пульта управления к выбранной модели БВС, обучающая студентов правильной последовательности предпусковой подготовки авиационных комплексов.
Синхронизация с наземной станцией управления
ПО способно функционировать в паре с реальным или виртуальным терминалом наземной станции управления (НСУ). Это позволяет отрабатывать сложные операторские задачи: автоматический полет по заранее запрограммированным путевым точкам, контроль пространственного положения дрона по приборам HUD, анализ телеметрических логов и оперативное переключение между ручным пилотированием (ACRO/Stab) и автоматическими режимами САУ.
Учебный тренажер-симулятор управления БПЛА с наземной станции Mini 16+ — это сбалансированное, надежное и безопасное программное решение для оснащения передовых классов авиамоделирования и цифровой агрономии. Сочетание прецизионных аэродинамических моделей мультироторов и самолетов, развитого модуля симуляции аварийных ситуаций и возможности прямого подключения пультов радиоуправления делает данный симулятор незаменимым инструментом для подготовки высококлассных операторов, полностью адаптированных к безаварийной эксплуатации индустриальных беспилотных комплексов на реальном производстве.
