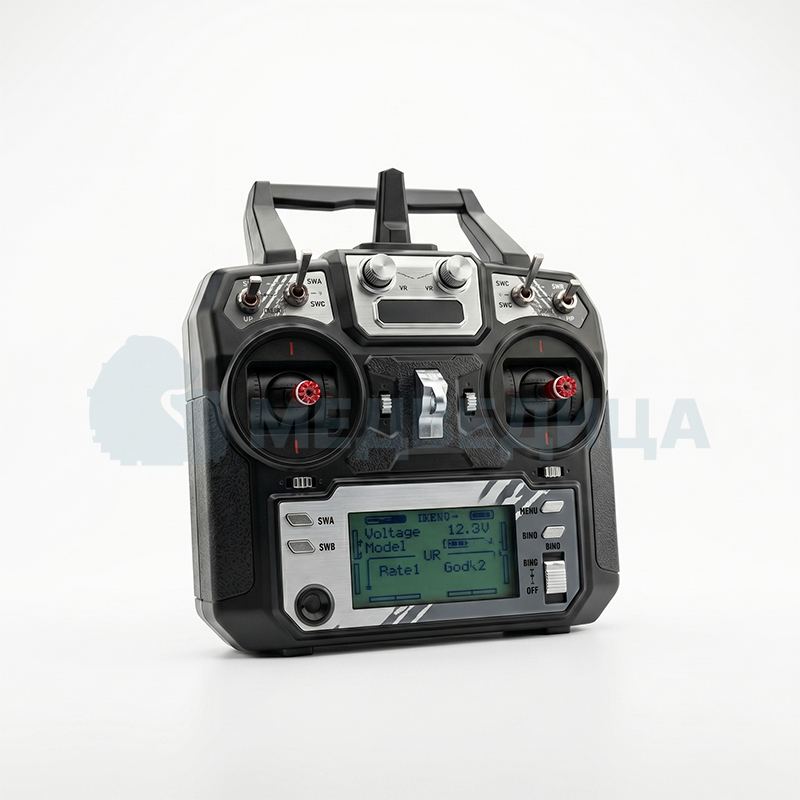

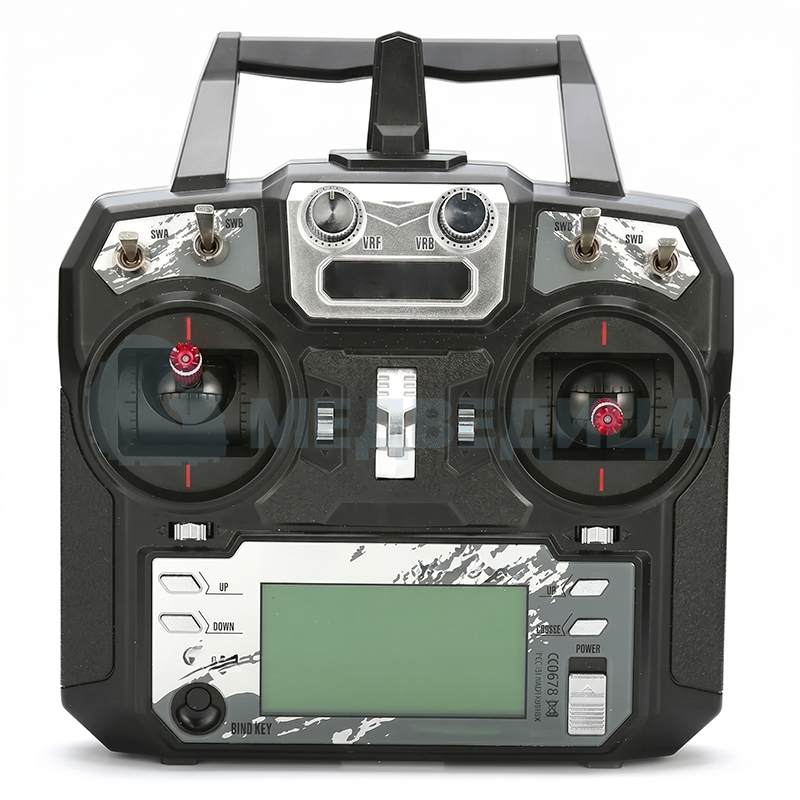

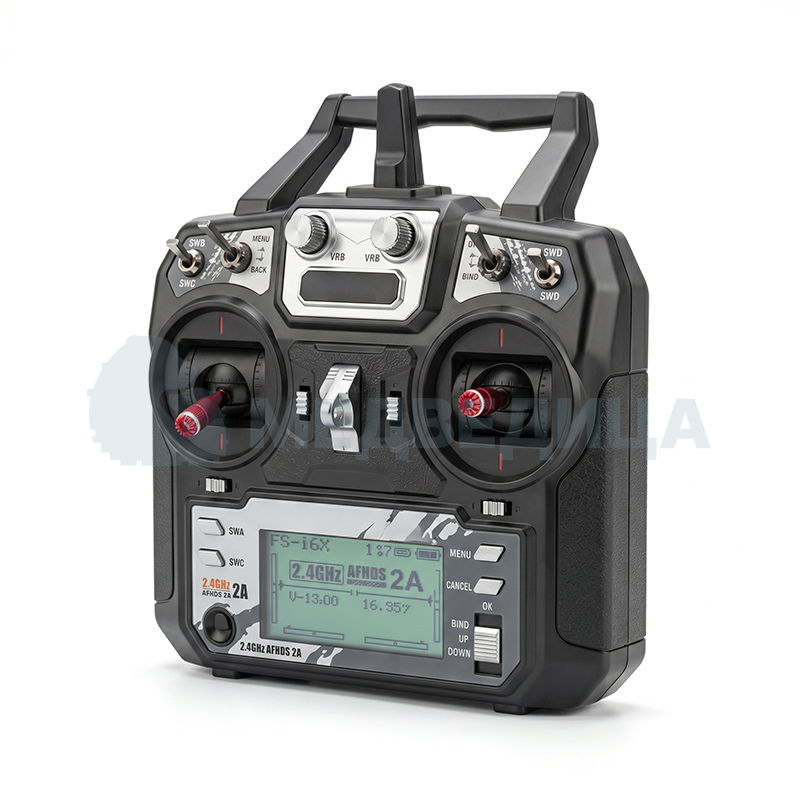

Комплект пульта управления

Комплект аппаратуры радиоуправления беспилотными авиационными системами (14–18 лет)

Комплект пульта управления представляет собой специализированную программно-аппаратную систему беспроводного контроля и дистанционного администрирования, предназначенную для кодирования, модуляции и высокоскоростной трансляции командных сигналов на борт роботизированных платформ и беспилотных летательных аппаратов (БПЛА). Комплекс разработан для оснащения инженерных лабораторий, классов по изучению беспилотных авиационных систем (БАС) и спортивной робототехники в общеобразовательных школах, и профессиональных колледжах (СПО). Освоение архитектуры радиоуправления, принципов формирования частотных каналов и протоколов передачи данных позволяет учащимся старших классов (14–18 лет) сформировать прикладные технические компетенции, полностью отвечающие требованиям ФГОС в области конструирования и эксплуатации автономных робототехнических комплексов.

Техническая архитектура и коммуникационные возможности

Современные комплекты аппаратуры управления для беспилотных систем функционируют на базе передовых микропроцессорных технологий и многоканальных интерфейсов связи, исключая классические аналоговые помехи:

• Высокочастотный приемопередающий тракт: кодирование команд осуществляется цифровыми методами (например, по протоколам ELRS, Crossfire или ACCST) в индустриальном диапазоне частот 2,4 ГГц или 868/915 МГц. Это обеспечивает радиус действия до нескольких километров, минимальный отклик (задержка менее 5–10 миллисекунд) и высочайшую помехозащищенность за счет алгоритмов псевдослучайной перестройки рабочей частоты (FHSS).
• Универсальная интеграция (USB HID): пульт оснащен встроенным интерфейсом сопряжения с персональными компьютерами. Поддержка режима универсального игрового манипулятора (USB Joystick / HID) позволяет использовать комплект в качестве физического органа пилотирования внутри интерактивных симуляторов ручных и автономных полетов, формируя устойчивую мышечную память у курсантов еще до выхода на реальный летный полигон.
• Телеметрическая связь: аппаратура поддерживает двусторонний обмен данными. Пульт не только отправляет управляющие импульсы на бортовой приемник, но и принимает обратно пакеты телеметрии в реальном времени — данные о напряжении силового аккумулятора, качестве радиосвязи (RSSI), высоте и GPS-координатах, выводя информацию на встроенный дисплей или транслируя ее посредством голосовых предупреждений.

Компоненты комплекта и органы прецизионного контроля

Конструкция пульта оптимизирована под жесткие стандарты эргономики и обеспечивает максимальную точность позиционирования моделей в пространстве:

• Многоосевые стики (джойстики): механические узлы контроля (часто на прецизионных датчиках Холла, исключающих износ и люфты), отвечающие за четыре базовых канала управления БПЛА: крен (Roll), тангаж (Pitch), рысканье (Yaw) и газ (Throttle).
• Периферийные органы коммутации: двух- и трехпозиционные тумблеры, пропорциональные слайдеры и кнопки, программируемые пользователем для изменения полетных режимов полетного контроллера (Авто / ACRO / удержание высоты), принудительной активации предпусковой блокировки моторов (Arming) или управления подвесом камеры.
• Бортовой приемник (Receiver): миниатюрный модуль, устанавливаемый непосредственно на квадрокоптер или самолетное крыло. Он осуществляет дешифрацию полученных радиоволн и передает управляющие команды на полетный контроллер по современным цифровым шинам связи (S.Bus, CRSF, F.Port).

Изучение и практическая эксплуатация комплекта аппаратуры управления позволяет старшеклассникам глубоко погрузиться в смежные разделы прикладной физики, радиоэлектроники и ИТ-технологий:

• Радиофизика и связь: освоение принципов распространения дециметровых радиоволн, поляризации антенн (линейная, круговая), влияния интерференции, затухания сигналов и принципов распределения частотной сетки.
• Инженерная прошивка и настройка: приобретение практического опыта работы со специализированными операционными системами радиоуправления (EdgeTX, OpenTX). Учащиеся учатся создавать цифровые профили под разные типы БПЛА, калибровать ходы осей, настраивать расходы, экспоненты и программировать логические переключатели.
• Культура техбезопасности: формирование дисциплины проверки дальности связи (Range Test), мониторинга эфира на наличие сторонних излучений и безопасного обращения с передающими устройствами высокой мощности.

Комплект пульта управления для учащихся 14–18 лет — это интеллектуальный связующий элемент, соединяющий пилота с беспилотной или роботизированной системой. Высокая точность калибровки, надежность цифровых протоколов связи и бесшовная интеграция с симуляционным ПО делают данный комплект незаменимым инструментом для качественного проведения лабораторных практикумов, региональных хакатонов и подготовки к чемпионатам по пилотированию БАС. Комплекс обеспечивает эффективную подготовку будущих операторов, инженеров связи и наладчиков робототехнических систем, полностью адаптированных к современным технологическим стандартам цифровой экономики.
