Комплект учебного оборудования для развития навыков автономных полетов квадрокоптера

Комплект учебного оборудования для развития навыков автономных полетов квадрокоптера (14–18 лет)

Комплект учебного оборудования представляет собой специализированный аппаратно-программный учебно-тренировочный комплекс инженерного класса, разработанный для практического освоения алгоритмов автономного управления, автоматической стабилизации и навигации беспилотных летательных аппаратов (БПЛА). Комплекс ориентирован на оснащение профильных ИТ-лабораторий, классов по изучению беспилотных авиационных систем (БАС) в общеобразовательных школах, центрах, детских технопарков, ИТ-кубах, а также в профессиональных колледжах (СПО). Оборудование позволяет безопасно проводить калибровку инерциальных датчиков и тестировать автономные полетные скрипты в контролируемой лабораторной среде, полностью обеспечивая выполнение требований ФГОС в области робототехники и авиамоделирования.

Назначение комплекса и прикладные инженерные задачи

Внедрение данного учебно-методического комплекта в образовательную практику позволяет решать широкий спектр научно-технических задач, переводя обучение от простого ручного пилотирования к прецизионному программированию робототехнических систем:

• Калибровка инерциальных навигационных систем (IMU): практическое освоение методов устранения статических и динамических погрешностей трехосевых гироскопов и акселерометров, отвечающих за пространственную ориентацию БПЛА.
• Программирование систем автоматического управления (САУ): расчет, настройка и верификация коэффициентов пропорционально-интегрально-дифференциального (ПИД) регулятора для достижения стабильного удержания углов крена, тангажа и рысканья.
• Безопасная отладка автономных скриптов: первичное тестирование программного кода для автоматического взлета, маневрирования по траекториям и посадки без риска столкновения аппарата с препятствиями и элементами интерьера.
• Изучение физики полета и мехатроники: наглядное исследование моментов инерции, подъемной силы винтомоторных групп и реакций полетного контроллера на внешние возмущения.

Конструктивные особенности и массогабаритные параметры

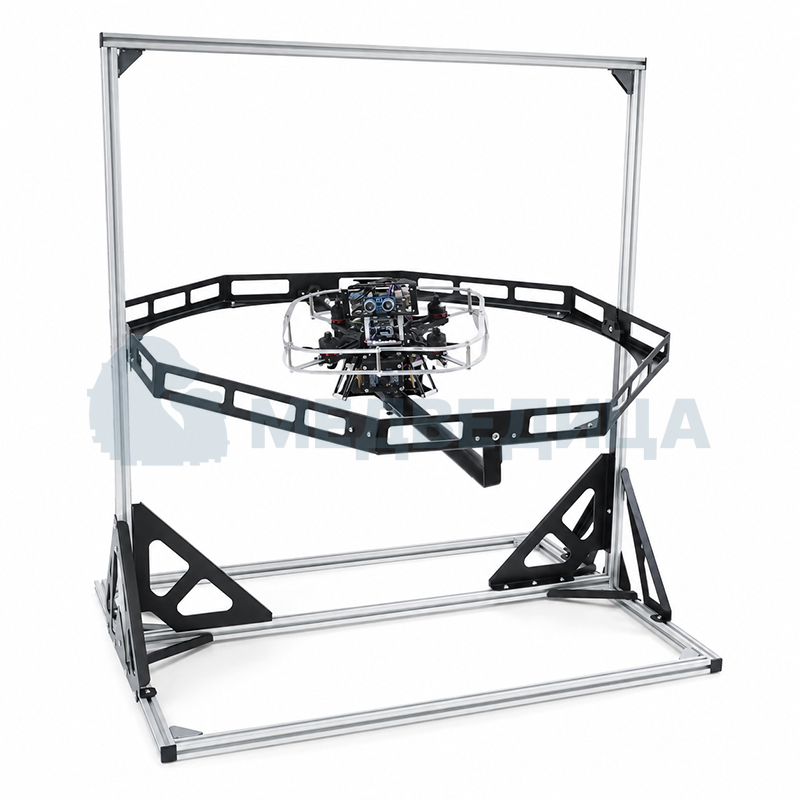

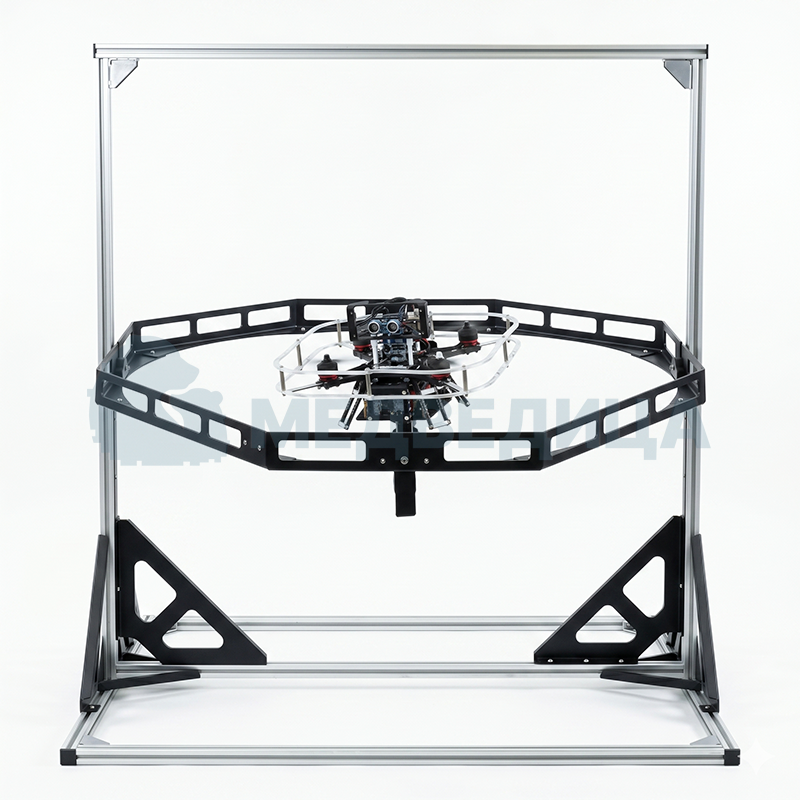

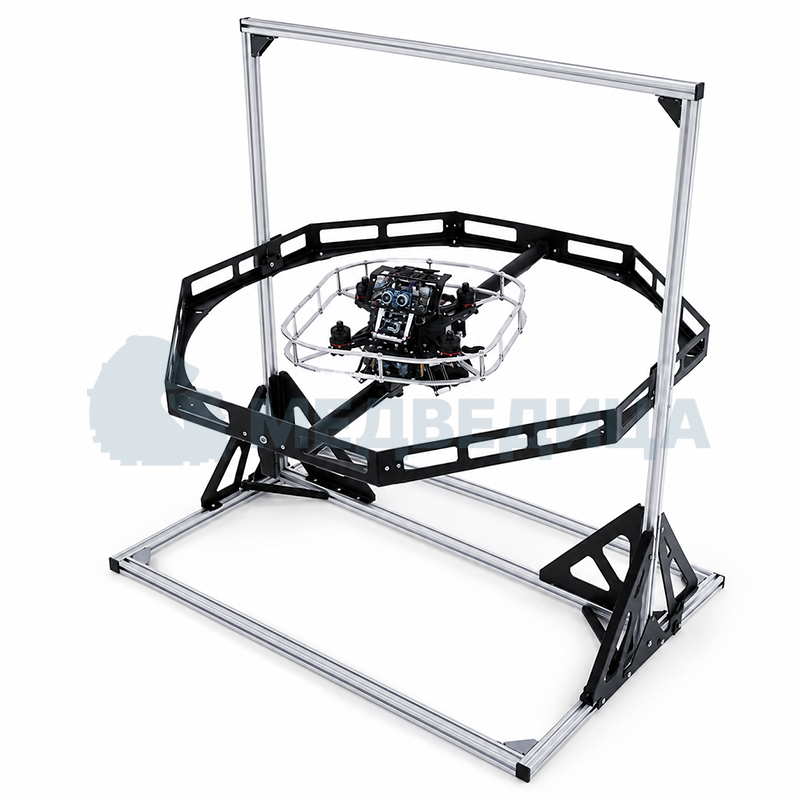

Основу материальной части комплекса составляет специализированный механический стенд с изменяемой пространственной конфигурацией:

• Базовые габаритные размеры: в стандартной сборке габариты комплекса составляют 840х780х880 мм. Данные пропорции оптимальны для размещения стенда на стандартных лабораторных или учебных столах внутри аудитории.
• Адаптивная модульная конструкция: габаритные размеры и геометрия комплекса могут гибко варьироваться в зависимости от типа собираемой пространственной рамы. Набор включает в себя шарнирные соединения, направляющие и фиксирующие элементы, позволяющие конструировать различные типы подвижных оснований (кардановы подвесы, полусферические опоры, трехосевые стенды) под конкретные массогабаритные параметры программируемого квадрокоптера.
• Безопасное подвижное основание: специализированная оснастка жестко фиксирует раму дрона в геометрическом центре стенда, сохраняя при этом его подвижность по угловым координатам. Это позволяет симулировать реальный полет и реакцию моторов, исключая неконтролируемый вылет аппарата за пределы безопасной зоны.

Архитектура программно-аппаратного комплекса

Комплект объединяет в единую экосистему аппаратные модули и специализированное программное обеспечение:

1. Бортовая и измерительная аппаратура

• Учебный программируемый квадрокоптер: летательный аппарат, оснащенный открытым полетным контроллером, интерфейсами подключения периферийных датчиков и поддержкой программирования на языках высокого уровня (Python/C++).
• Набор датчиков пространственной ориентации: интегрированная инерциальная система (акселерометр, гироскоп), барометрический высотомер и магнитометр.
• Комплект механической фиксации: прочные легкосплавные или композитные элементы стенда, обеспечивающие надежный зажим лучей квадрокоптера без деформации его корпуса.

2. Специализированное инженерное ПО

• Модуль калибровки и настройки параметров: кроссплатформенное программное обеспечение для визуализации показаний датчиков в реальном времени, расчета матриц калибровки, настройки портов обмена данными и записи логов.
• Интерактивный конфигуратор ПИД-регуляторов: графический интерфейс для изменения динамических коэффициентов стабилизации с возможностью немедленного тестирования реакции винтомоторных групп на отклонения непосредственно на подвижном стенде.

Использование комплекта оборудования для развития автономных полетов кардинально модернизирует материально-техническую базу учебного заведения, решая важнейшие педагогические и административные задачи:

Для преподавательского состава комплекс обеспечивает стопроцентную безопасность проведения лабораторных работ. Написание первых автономных полетных алгоритмов учащимися 14–18 лет неизбежно связано с логическими ошибками в коде, что при свободных запусках приводит к жестким падениям, поломкам дорогостоящих моторов и риску нанесения травм пропеллерами. Жесткая фиксация на подвижном основании стенда полностью нивелирует эти риски. Преподаватель получает инструмент объективного контроля, позволяющий наглядно демонстрировать графики ошибок позиционирования и переходные процессы.

Студенты и школьники получают уникальную возможность работы с профессиональным инженерным софтом и оборудованием. Учащиеся учатся выполнять калибровку «по шести точкам», компенсировать температурный дрифт гироскопа, анализировать спектр вибраций рамы и настраивать полетные миссии. Приобретенные навыки работы со сложными киберфизическими системами закладывают прочный фундамент для последующей исследовательской деятельности и успешного участия в профильных хакатонах и олимпиадах.

Комплект учебного оборудования для развития навыков автономных полетов квадрокоптера (14–18 лет) — это экономически эффективное, долговечное и безопасное решение для формирования передовой цифровой лаборатории БАС. Наличие вариативной подвижной конструкции размером 840х780х880 мм, развитого калибровочного софта и возможность глубокой отладки инерциальных систем делают данный комплекс надежным инструментом для подготовки высококлассных инженеров, программистов и системных интеграторов, полностью готовых к созданию и внедрению умных автономных систем в реальном секторе современной цифровой экономики.
