Длина пульса ~100 ns
Класс лазерной безопасности: Класс 0
Поддерживаемые материалы: алюминий, цирконий
Заготовки в комплекте: 200 шт
Подключение к ПК: USB Type-B
Блок питания 220 V, 50 Hz
Размер 155 x 295 x 449 мм
Вес 7 кг
Полная комплектация и характеристики — открыть
Мощность лазера 20 W
Длина пульса лазера ~100 ns
Размер зрачка лазера 35 um
Класс лазерной безопасности Класс 0 (воздействие исключено)
Мин. размер заготовки 15.24 x 15.24 мм
Макс. размер заготовки 76.2 x 76.2 мм
Поддерживаемые размеры заготовок 1 x 1, 1 x 2, 1 x 3, 1 x 4, 1 x 5
2 x 2, 2 x 3, 2 x 4, 2 x 5
3 x 3, 3 x 4, 3 x 5
4 x 4, 4 x 5, 5 x 5 units
1 unit = 15.24 мм
Количество заготовок в комплекте 200 шт
PewCB ПО бессрочная лицензия
Потребляемая мощность 200 W
Вес 7 кг
Получить тех. задание
* Внешний вид товара может незначительно отличаться от представленного на изображении с сохранением потребительских свойств и комплектации
надежное качество
проекты любой сложности
соблюдаем закон
продукция сертифицирована

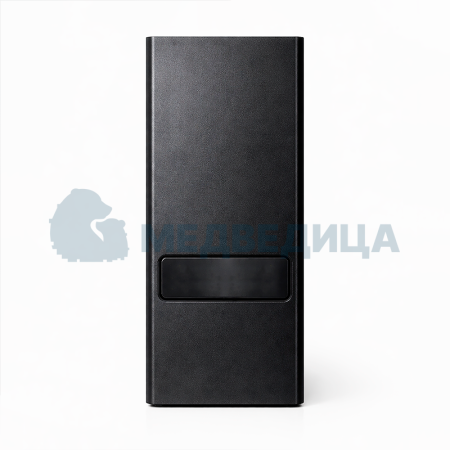

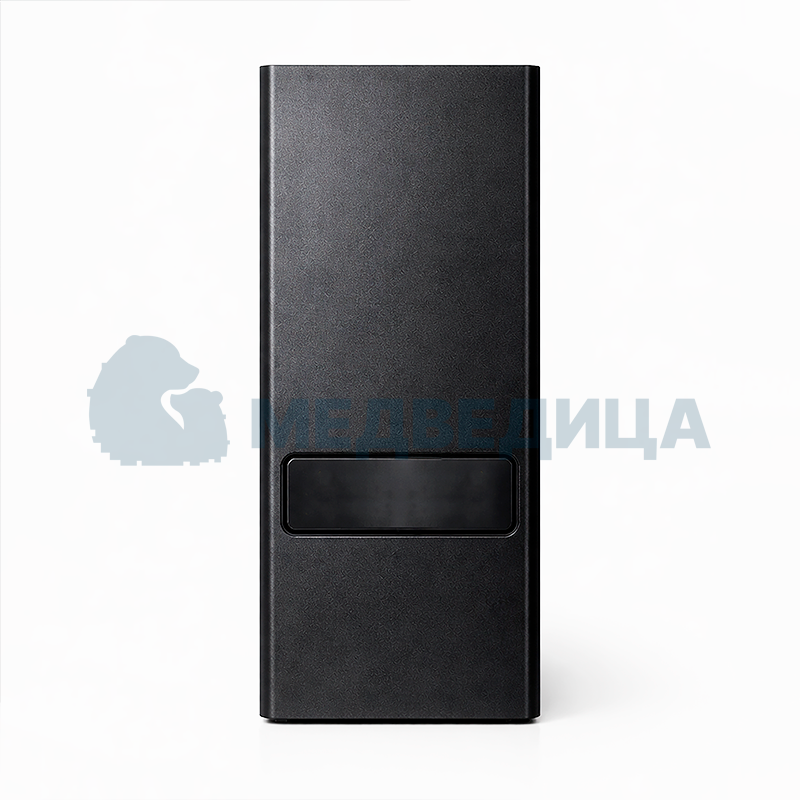

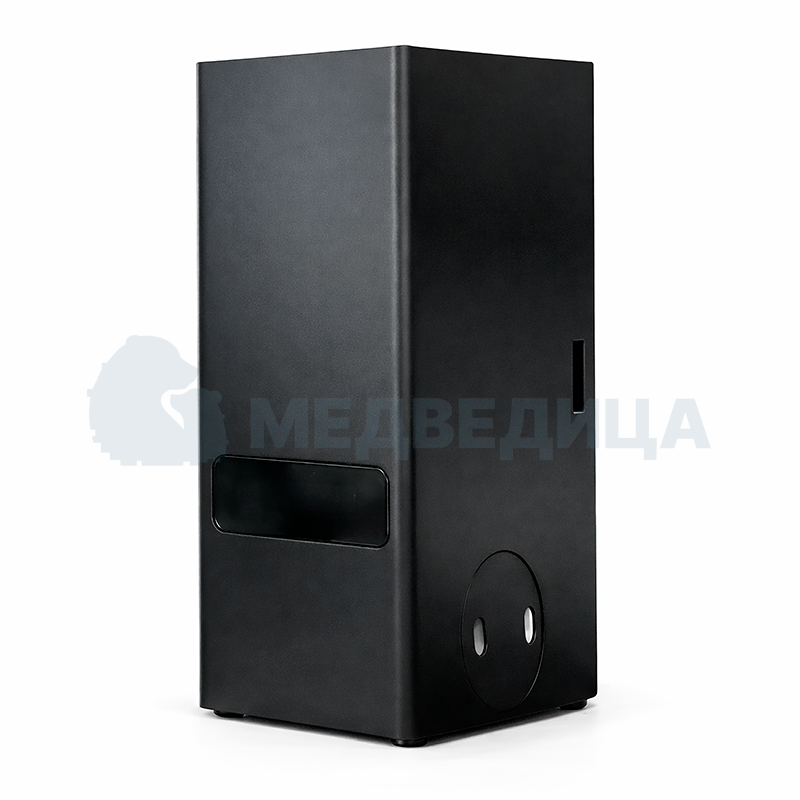

Настольный принтер печатных плат PewCB для учебных лабораторий
PewCB — это настольная система быстрого прототипирования печатных плат для учебных и инженерных лабораторий. Устройство формирует рисунок проводников лазерной обработкой на специальных заготовках, позволяя получать учебные и опытные образцы плат за считанные минуты.
Решение разработано для образовательной среды: без химического травления, с закрытой рабочей зоной и системой фильтрации. Это делает процесс понятным, безопасным и удобным для регулярных занятий.
Почему PewCB удобен для учебных лабораторий
- быстрый переход от схемы к физическому прототипу;
- полный учебный цикл: проектирование → изготовление → монтаж → тестирование;
- отсутствие химических ванн и сложных производственных операций;
- стабильная повторяемость результатов между учебными группами;
- подходит для кружков, практикумов и проектной деятельности.
Принцип работы
PewCB использует импульсную лазерную обработку. Сфокусированный луч выборочно удаляет слой меди или покрытия на заготовке, формируя дорожки, контактные площадки и технологические элементы по данным из Gerber-файлов.
Перед каждым запуском выполняется автоматическая калибровка, которая компенсирует оптические отклонения и обеспечивает точное позиционирование луча. Это важно при серийном изготовлении учебных образцов.

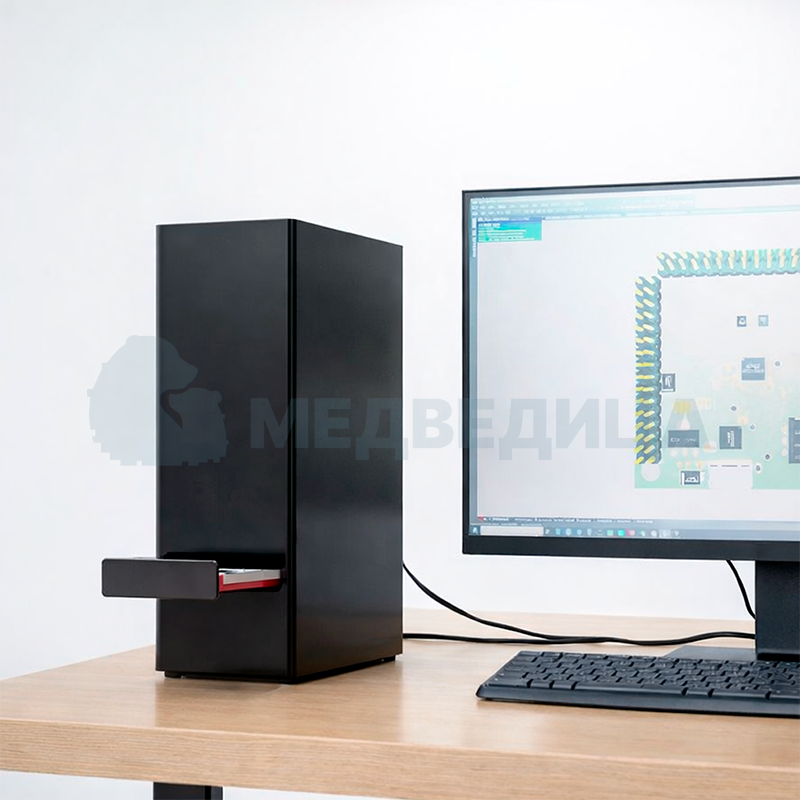

Как выглядит рабочий процесс
- разработать плату в eCAD и экспортировать Gerber-файлы;
- загрузить проект в ПО PewCB (бессрочная лицензия входит в комплект);

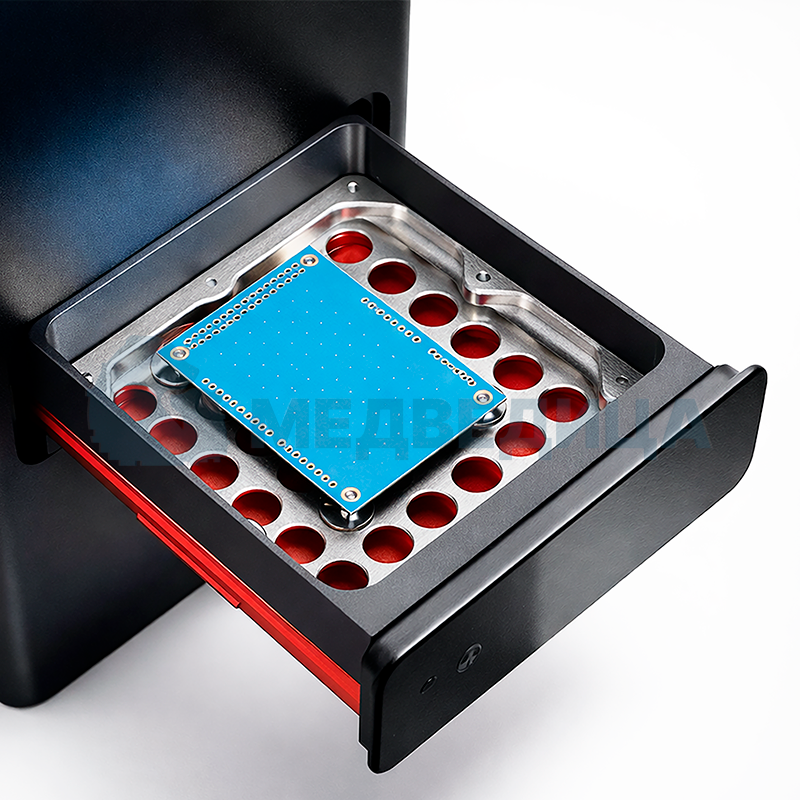

- установить заготовку в выдвижной лоток;
- запустить лазерную обработку;
- извлечь готовую плату для монтажа.
Для ускорения работы используются готовые заготовки разных форматов. В зависимости от типа заготовки можно формировать контур платы, применять готовые контактные зоны и адаптировать трассировку под учебные задачи.
Двусторонние платы
В учебной практике применяются два подхода:
- заготовки с сеткой переходных отверстий — быстрый и удобный вариант для типовых проектов;
- сквозные отверстия с установкой люверсов — больше свободы проектирования при дополнительных операциях.
Для нанесения паяльной пасты может использоваться одноразовая плёнка-шаблон, что помогает получить аккуратный результат без сложной оснастки.
Безопасность и чистота работы
- закрытая рабочая зона без открытого лазерного излучения;
- двухступенчатая фильтрация воздуха (угольный + HEPA);
- сбор медной пыли в отдельный лоток;
- блокировка включения лазера при открытом лотке.
PewCB помогает лабораториям быстро изготавливать прототипы, снижать зависимость от подрядчиков и проводить занятия по электронике в формате реального инженерного цикла — от идеи до готовой платы.
Это инструмент оперативного прототипирования, который честно и точно выполняет лазерное формирование проводников, не вводя пользователей в заблуждение термином «3D-печать PCB».
