Cтенд-тренажер виртуальный «Электрические цепи и основы электроники», ТС-ЭЦиОЭ представляет собой современный интерактивный аппаратно-программный комплекс, предназначенный для углубленного изучения фундаментальных разделов электротехники, радиотехники и микроэлектроники. Данная цифровая платформа ориентирована на интеграцию в учебные лаборатории высших учебных заведений, инженерных институтов, профильных колледжей и техникумов. Программная среда симулирует физические процессы в электрических сетях и полупроводниковых устройствах, создавая полноценное рабочее место исследователя без необходимости закупки дорогостоящей элементной базы.

Тематические разделы и дидактические задачи практикума

Программный комплекс выступает ключевым элементом материально-технического обеспечения дисциплин в рамках стандартов ФГОС. Моделирование физических процессов позволяет реализовать следующие учебные задачи:

• Анализ разветвленных систем: расчет и практическое исследование параметров линейных и нелинейных цепей как на постоянном, так и на переменном токе.
• Изучение промышленного энергоснабжения: моделирование режимов работы трехфазных сетей при различных схемах соединения нагрузки («звезда» и «треугольник»).
• Исследование твердотельной электроники: детальный разбор вольт-амперных характеристик и принципов работы полупроводников (диодов, биполярных и полевых транзисторов, тиристоров).
• Проектирование аналоговых и цифровых узлов: освоение принципов построения инвертирующих и неинвертирующих усилителей на базе операционных усилителей, а также базовой логики цифровой техники.

Архитектура программного обеспечения и функциональные возможности

Виртуальный тренажер разработан на базе кроссплатформенной среды Unity на языке C#, что гарантирует точную физико-математическую симуляцию электрических процессов в реальном времени. Графическое ядро обеспечивает высокую детализацию и реалистичное 3D-отображение элементов управления.

Ключевой функционал интерактивной платформы включает:

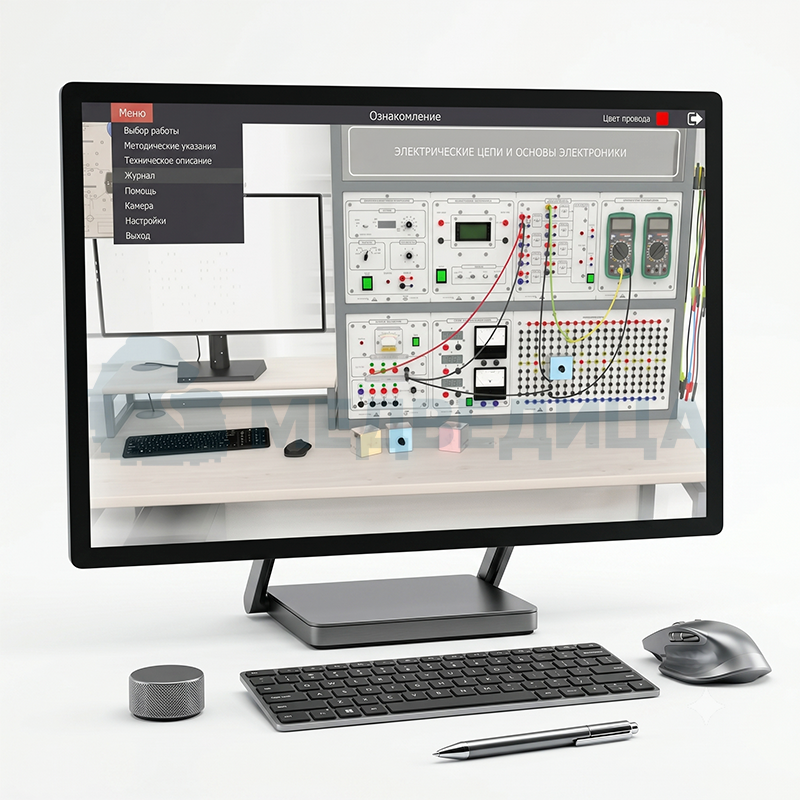

• Компонентный 3D-осмотр виртуального лабораторного оборудования с получением детализированных справочных метаданных о каждом модуле;
• Интерактивный конструктор схем на экране монитора, позволяющий коммутировать узлы с помощью виртуальных проводников;
• Встроенный алгоритм верификации, выполняющий автоматическую проверку правильности сборки электрических контуров до подачи напряжения;
• Систему интеллектуальных подсказок, генерирующую предупреждения об ошибках при некорректных действиях пользователя.

Методическая ценность и перечень лабораторных работ

Программный комплекс снабжен интерактивным методическим сопровождением и пошаговыми инструкциями к каждому опыту. Базовый цикл включает 11 структурированных лабораторных работ:

1. Исследование простейших линейных цепей постоянного тока.
2. Конструирование и расчет разветвленной цепи постоянного тока.
3. Анализ последовательного соединения элементов в контурах переменного тока.
4. Изучение параллельного сопряжения узлов в сетях переменного тока.
5. Режимы работы трехфазной цепи при соединении потребителей по схеме «звезда».
6. Особенности трехфазных систем при включении нагрузки «треугольником».
7. Снятие характеристик и исследование диодов.
8. Изучение физических процессов в биполярном транзисторе.
9. Анализ параметров и режимов работы полевого транзистора.
10. Оценка барьерных свойств и исследование тиристоров.
11. Проектирование и тестирование инвертирующего и неинвертирующего усилителя.

Для преподавателей и администрации учебного заведения комплекс ТС-ЭЦиОЭ решает проблему амортизации оборудования. Виртуальная среда гарантирует 100% безопасность занятий: студенты не могут получить электротравму или сжечь дорогостоящие полупроводниковые компоненты некорректным подключением. Это позволяет снизить затраты на обслуживание и высвободить время педагога для разбора теоретической части.

Для учащихся тренажер обеспечивает гибкость образовательной траектории. Интуитивно понятный графический интерфейс дает возможность использовать комплекс не только для групповых занятий в аудитории, но и для самостоятельной удаленной подготовки к лабораторным работам, проведения домашних экспериментов и закрепления лекционного материала.

Cтенд-тренажер виртуальный «Электрические цепи и основы электроники», ТС-ЭЦиОЭ — это экономически эффективное, безопасное и высокотехнологичное решение для глубокой модернизации учебного процесса. Сочетание строгих математических моделей симуляции и эргономичной 3D-среды позволяет готовить инженерно-технические кадры в строгом соответствии с актуальными требованиями образовательных стандартов и реального сектора промышленности.
