Виртуальный учебный комплекс «Устройство и конструкция баллистических ракет на примере ракеты Р2»

Виртуальный учебный комплекс «Устройство и конструкция баллистических ракет на примере ракеты Р-2»

Интерактивный программно-методический стенд представляет собой цифровое трехмерное наглядное пособие, посвященное конструктивным решениям, компоновочной схеме и технологиям производства отечественной одноступенчатой баллистической ракеты Р-2 (индекс 8Ж38, главный конструктор С. П. Королев). Программный продукт разработан для оснащения профильных кафедр ракетостроения технических университетов, машиностроительных колледжей, учебных военных центров и лабораторий летательных аппаратов. Комплекс позволяет систематизировать изучение ключевого этапа становления отечественного ракетостроения через прямое инженерное сопоставление с предшествующими конструкциями.

Целевые компетенции и образовательные задачи

Комплекс оптимизирован для применения в рамках дисциплин «Введение в специальность», «Устройство ракетной техники», «Конструкция и проектирование летательных аппаратов», содействуя решению следующих дидактических задач:

• Пошаговый разбор конструктивно-силовой схемы ракеты Р-2: отделяемой головной части, приборного, бакового и хвостового отсеков.
• Изучение конструкторской эволюции: детальный сравнительный анализ схем Р-2 и немецкой ракеты А-4 («Фау-2»).
• Исследование преимуществ внедрения несущего бака горючего (спирта) и теплоизолированного подвесного бака жидкого кислорода.
• Анализ материаловедческих решений: перехода со стальных конструкций на легкие алюминиевые сплавы и внедрения новых технологий сварки.
• Ознакомление с модернизированным двигателем РД-101, вытеснительной и насосной системами подачи компонентов, а также газоструйным управлением.
• Подготовка справочно-графической базы для курсовых проектов по истории ракетной техники, весовому расчету и прочности летательных аппаратов.

Функциональные возможности и трехмерная среда

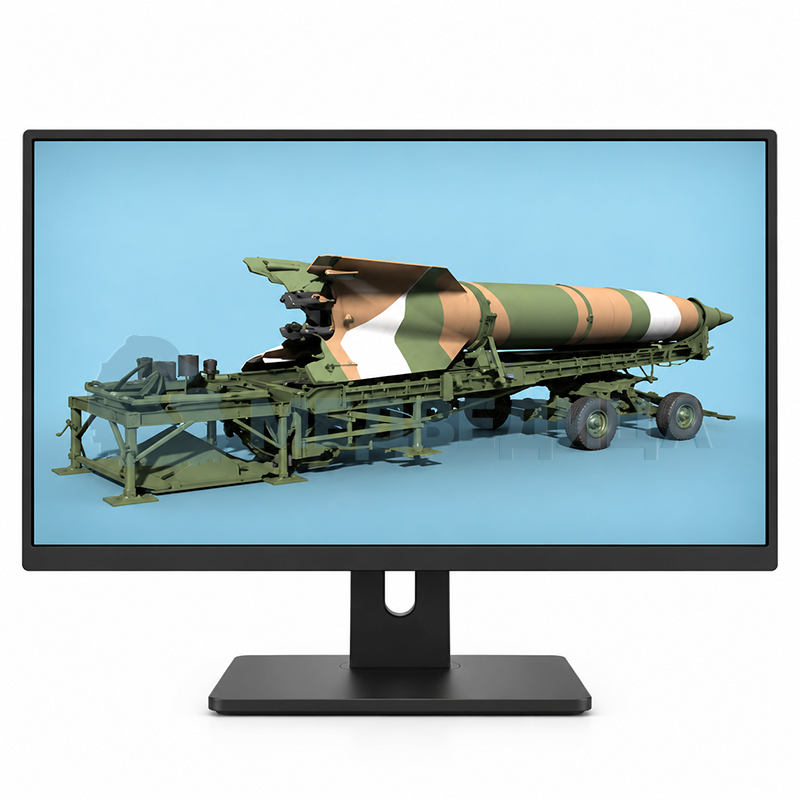

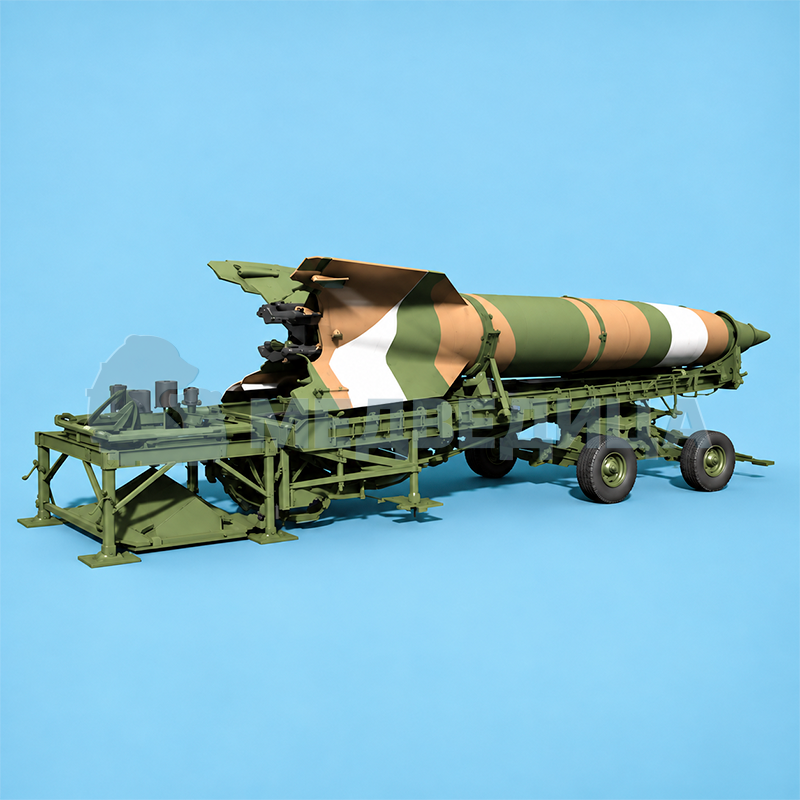

В основу стенда заложена высокоточная полигональная 3D-модель ракеты Р-2 с интуитивным управлением ракурсами камеры, зумированием и поддержкой режима послойного сечения. Программная среда позволяет осматривать как внешнюю геометрию корпуса, так и внутренние тракты заправки, дренажа и наддува.

Специальный модуль синхронного сравнения отображает модели Р-2 и «Фау-2» в едином масштабе, наглядно подсвечивая ключевые конструктивные различия: перенос приборного отсека, отделение боевой части, отказ от тяжелой внешней обшивки в баковой зоне и изменение схемы хвостового оперения. Каждая структурная единица снабжена интерактивным паспортом с тактико-техническими характеристиками, массовыми сводками и описанием производственных процессов.

Использование цифрового пособия закрывает проблему нехватки натурных разрезных экспонатов исторической техники в учебных аудиториях. Преподаватель получает наглядный инструмент для лекционных демонстраций, позволяющий за несколько секунд показать студентам, за счет каких инженерных изменений дальность полета Р-2 выросла вдвое по сравнению с прототипом.

Обучающиеся осваивают принципы анализа конструктивно-силовых схем, глубже понимают пути снижения «сухой» массы летательных аппаратов и закрепляют терминологию ракетно-космического машиностроения.

Условия развертывания и эксплуатация

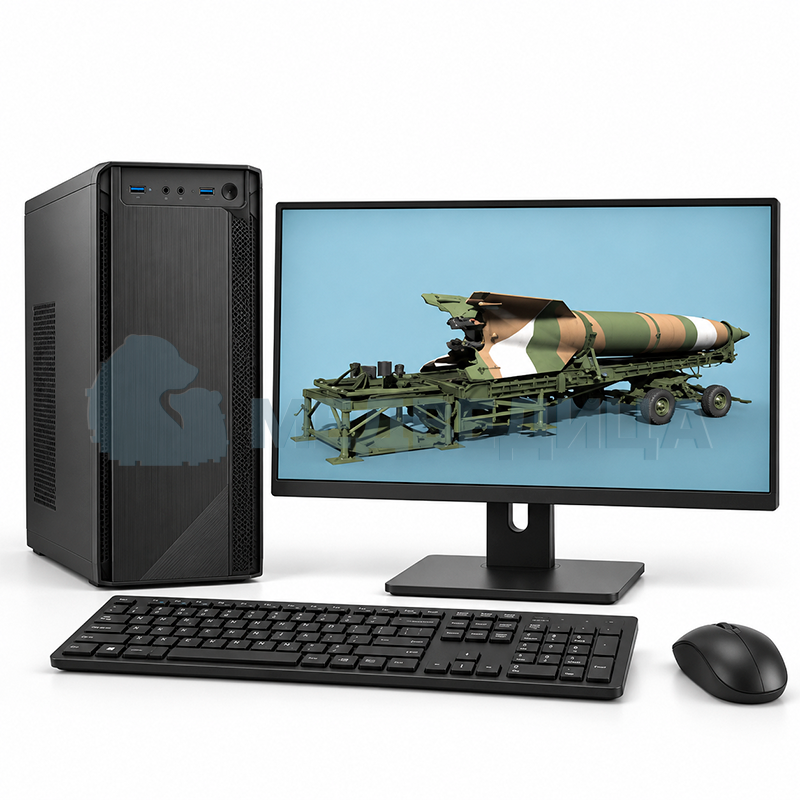

Программное обеспечение не требует специализированных рабочих станций и оптимизировано для работы на типовых персональных компьютерах дисплейных классов, мультимедийных ноутбуках и интерактивных досках. Комплекс функционирует автономно в локальной среде учебного заведения без обязательного подключения к интернету, что гарантирует стабильность учебных занятий.

Виртуальный учебный комплекс «Ракета Р-2» модернизирует фонд учебно-наглядных средств кафедры, обеспечивая высокий уровень визуализации и академическую глубину профессиональной подготовки будущих инженеров-конструкторов.
