Виртуальный учебный комплекс «Устройство и конструкция оперативно-тактической ракеты Р-17»

Интерактивный аппаратно-программный комплекс представляет собой наглядное трехмерное цифровое пособие, раскрывающее компоновочные решения и конструктивную архитектуру отечественной жидкостной оперативно-тактической ракеты Р-17 (индекс 8К14, главный конструктор В. П. Макеев). Программный продукт разработан для материально-технического оснащения кафедр ракетостроения технических университетов, машиностроительных колледжей, профильных военных учебных центров и лабораторий летательных аппаратов. Комплекс позволяет всесторонне изучить классическую баллистическую ракету на жидком топливе в интерактивном формате, заменяя устаревшие статичные плакаты и альбомы чертежей.

Целевые компетенции и образовательные задачи

Комплекс оптимизирован для применения в рамках курсов «Введение в специальность», «Устройство ракетной техники» и «Конструкция и проектирование летательных аппаратов», содействуя решению ключевых педагогических задач:

• Наглядный разбор конструктивно-силовой схемы одноступенчатой баллистической ракеты с несущими топливными баками.
• Пошаговое изучение устройства головной части, приборного, бакового и хвостового отсеков.
• Исследование конструкции жидкостного ракетного двигателя 9Д21 (С2.361) с вытеснительной системой подачи компонентов топлива.
• Анализ материаловедческих и производственных решений: применения алюминиево-магниевых сплавов, методов аргонодуговой сварки и химического фрезерования оболочек.
• Освоение принципов газодинамического и аэродинамического управления полетом с помощью графитовых и воздушных рулей.
• Формирование информационного базиса для подготовки курсовых работ, расчетно-графических заданий и семестровых отчетов.

Функциональные возможности трехмерной среды

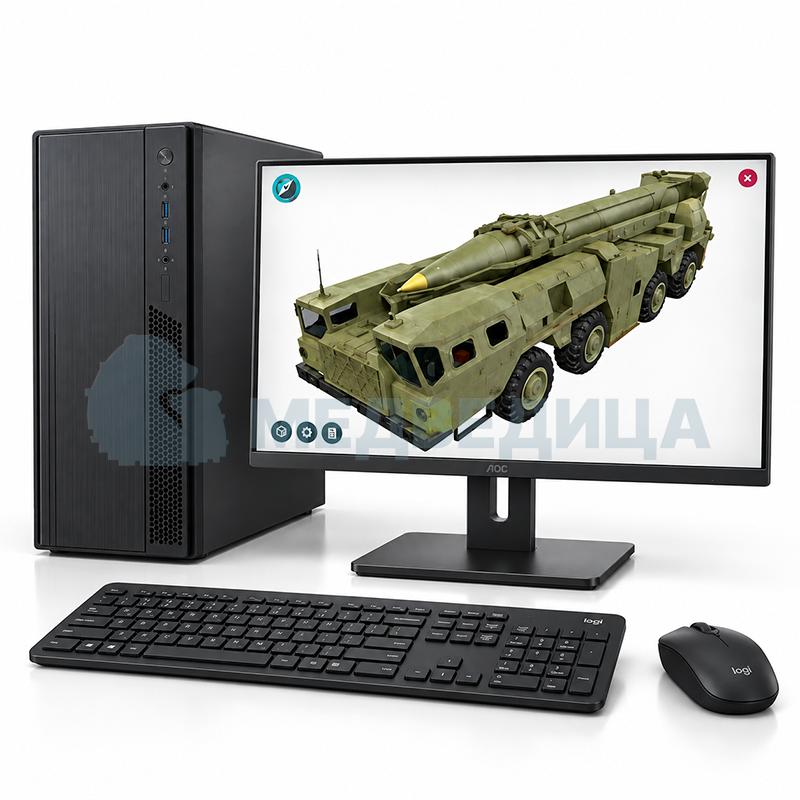

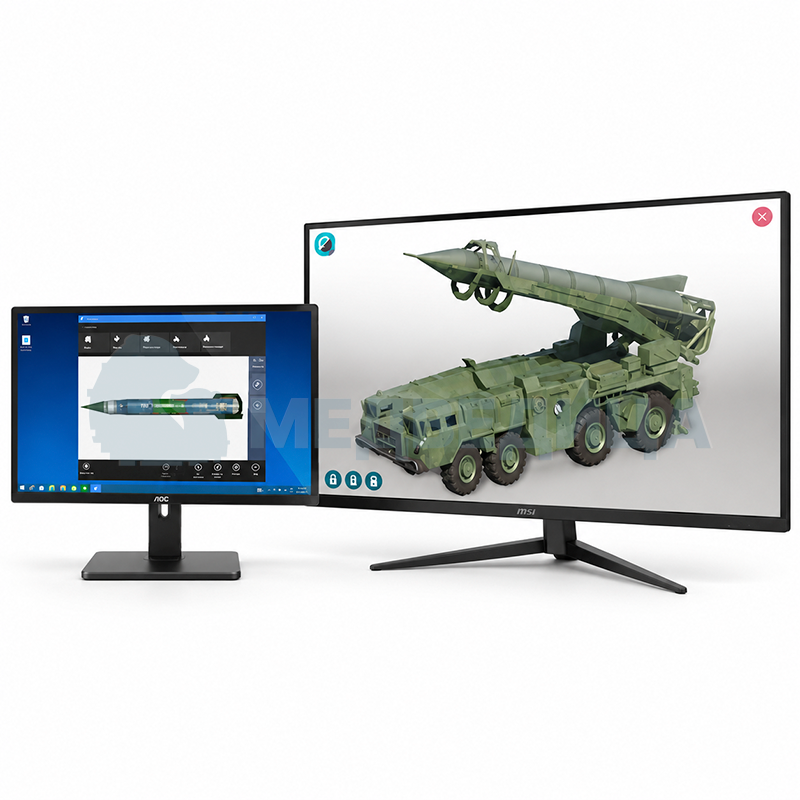

В основу программного тренажера заложена детализированная масштабируемая 3D-модель ракеты 8К14 с интуитивной навигацией. Пользователь может свободно менять углы обзора, приближать мелкие элементы арматуры и активировать режим виртуального продольного или поперечного разреза для осмотра внутренних полостей.

Каждая сборочная единица сопровождается контекстным формуляром с техническими характеристиками, массово-геометрическими параметрами и описанием используемых конструкционных материалов. В фокусе внимания — бак окислителя (азотная кислота) и бак горючего (ТМ-185), межбаковое пространство с воздушным баллоном наддува, агрегаты пневмогидравлической схемы, приборный отсек с гироскопическими приборами управления и узел подвески маршевого двигателя.

Использование виртуального комплекса решает проблему дефицита натурных экспонатов и крупногабаритных разрезных макетов в аудиторном фонде. Преподаватель получает интерактивный инструмент для лекционных демонстраций, позволяющий мгновенно акцентировать внимание студентов на трассировке магистралей, схеме разделения отсеков и расположении силовых шпангоутов.

Студенты осваивают базовые конструкторские принципы проектирования ампулизированных жидкостных ракет, учатся читать конструктивно-силовые схемы и глубже вникают в производственную специфику ракетостроения.

Технические параметры и условия интеграции

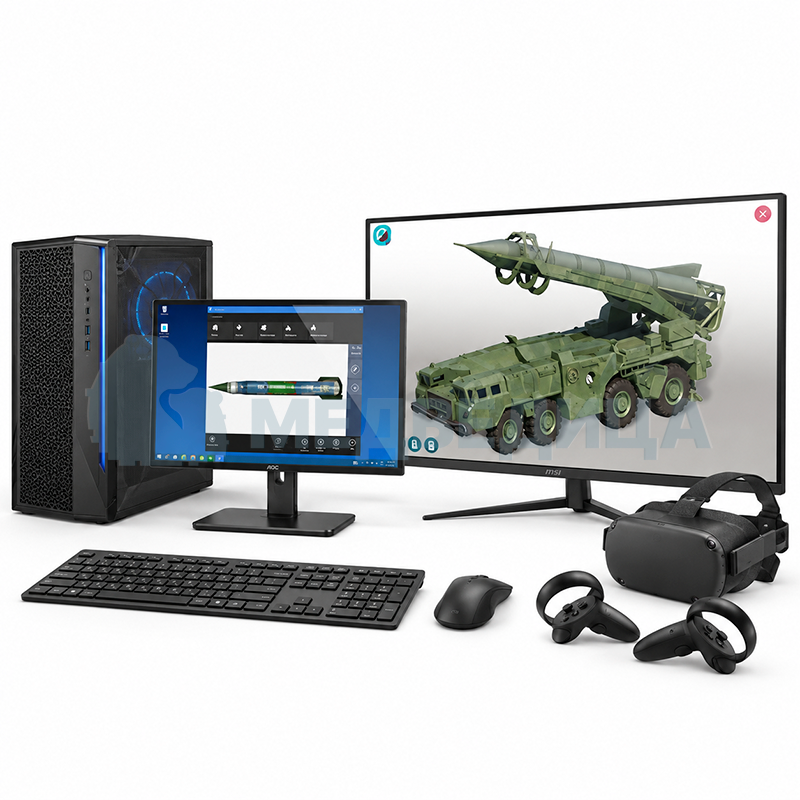

Программное обеспечение не требует специализированных графических станций и адаптировано для работы на типовых персональных компьютерах дисплейных классов, ноутбуках и мультимедийных интерактивных панелях. Комплекс функционирует автономно без постоянного интернет-соединения, что гарантирует стабильность занятий и информационную безопасность в учебных аудиториях.

Внедрение комплекса по ракете Р-17 модернизирует лабораторную базу кафедры, обеспечивая высокий уровень наглядности и академическую глубину профессиональной подготовки будущих инженеров-конструкторов.
