Виртуальный учебный комплекс «Устройство и конструкция ракет-носителей семейства "Протон" VR»

Виртуальный учебный комплекс «Устройство и конструкция ракет-носителей семейства "Протон" VR»

Интерактивный программный комплекс с поддержкой технологий виртуальной реальности представляет собой специализированное цифровое наглядное пособие для углубленного изучения компоновки, конструктивно-силовых схем и узлов отечественной ракеты-носителя тяжелого класса «Протон-М». Продукт ориентирован на оснащение профильных кафедр ракетостроения в аэрокосмических и политехнических университетах, отраслевых колледжей, центров аэрокосмического образования и профильных инженерных классов при преподавании дисциплин «Устройство ракетной техники», «Конструкция летательных аппаратов» и «Введение в специальность».

Назначение и образовательные задачи

Комплекс обеспечивает визуализацию сложного инженерного конструктива и закрывает ключевые учебно-методические задачи:

• детальное изучение компоновочной схемы ракеты-носителя «Протон-М», взаимного расположения ступеней, топливных баков и двигательных установок;
• освоение конструктивных особенностей отсеков, силовых шпангоутов, стрингеров, механизмов разделения и головных обтекателей;
• исследование характеристик применяемых конструкционных материалов, сплавов и технологий ракетного производства;
• анализ эволюции линейки, ключевых модификаций и исторического вклада семейства ракет «Протон» в отечественную космонавтику;
• проведение интерактивных лекций, семинарских практикумов и самостоятельной исследовательской работы студентов.

Функциональные возможности и состав комплекса

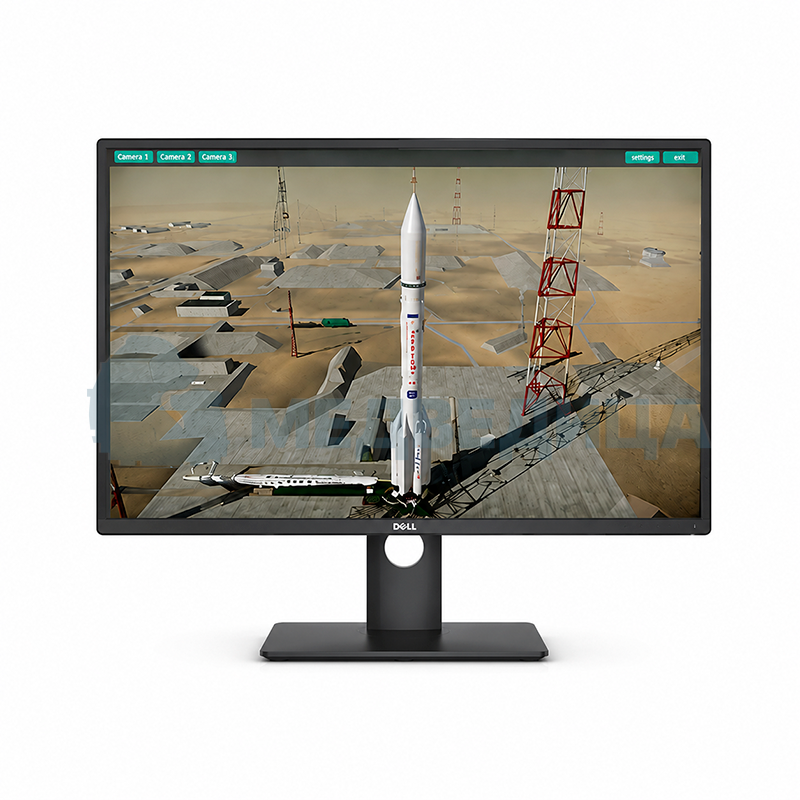

Программная оболочка сочетает интерактивные 3D-модели узлов с поддержкой режима погружения VR и информативные двухмерные схемы высокого разрешения. Пользователь может послойно изучать внутреннее наполнение изделия, скрытые магистрали наддува, кабельные стволы и арматуру баковых систем.

В состав комплекса входят следующие информационно-демонстрационные модули:

• Интерактивный атлас конструкции: детализированная схема ступеней РН «Протон-М» с описанием каждого функционального отсека, переходных ферм и рулевых приводов;
• Материаловедческий блок: справочные данные по типам применяемых металлов, композитов, теплозащитных покрытий и способам их сварки/обработки;
• Исторический раздел: хронология проектирования, летно-конструкторских испытаний и модернизаций базового носителя УР-500 до актуальных версий;
• VR-модуль осмотра: возможность кругового пространственного исследования крупногабаритных элементов ракеты в реальном масштабе.

Преподаватели получают инструмент, заменяющий дорогостоящие натурные разрезы ракетных блоков и позволяющий визуализировать недоступные для обычного осмотра внутренние полости баков и межступенчатые пространства. Студенты формируют устойчивые пространственные представления о конструкции тяжелых ракет, быстрее осваивают терминологию и специфику проектирования силовых схем без риска контакта с токсичными компонентами или сложным стендовым оборудованием.

Удобство эксплуатации и интеграция в учебную среду

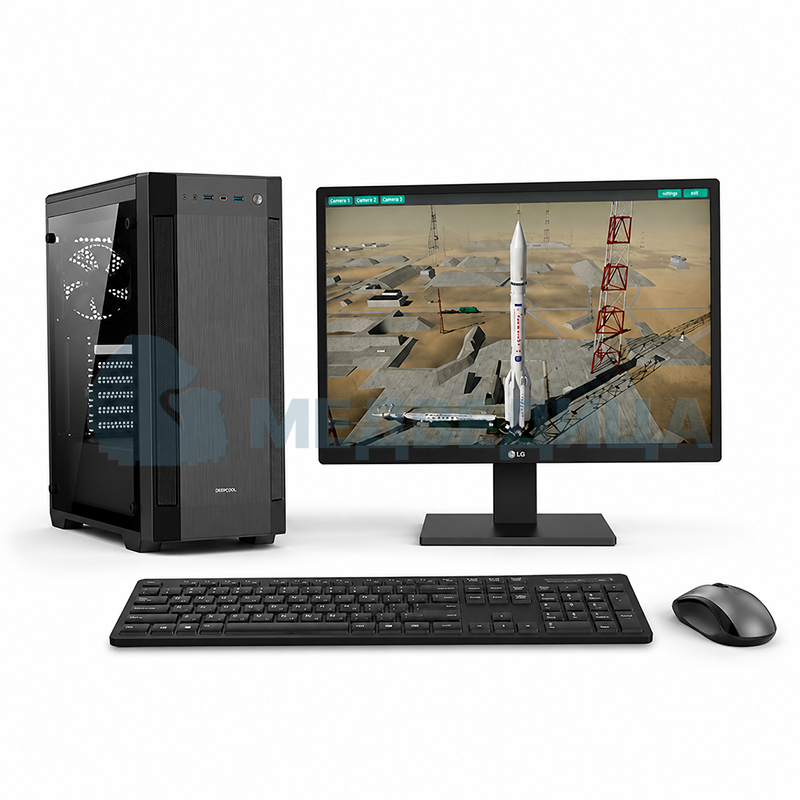

Программное обеспечение оптимизировано для работы как в полнофункциональном VR-режиме со шлемами виртуальной реальности, так и в классическом настольном формате на стандартных персональных компьютерах учебного класса. Система легко подключается к интерактивным доскам и проекторам для фронтальной работы с аудиторией, функционирует автономно без постоянного интернет-соединения и быстро интегрируется в электронную образовательную среду учебного заведения.

Внедрение комплекса «Устройство и конструкция ракет-носителей семейства "Протон" VR» позволяет модернизировать материально-техническую базу профильной кафедры, повысить вовлеченность студентов и обеспечить академическую подготовку на уровне современных цифровых стандартов авиационно-космической отрасли.
