Виртуальный учебный комплекс «Устройство и конструкция Ракеты носителя "Н-1 Л-З"»

Виртуальный учебный комплекс «Устройство и конструкция ракетно-космического комплекса Н-1–Л-3»

Интерактивный программно-методический стенд представляет собой цифровое трехмерное наглядное пособие, посвященное архитектуре, компоновке и истории создания советского лунного ракетно-космического комплекса Н-1–Л-3 (11А52). Программный продукт разработан для материально-технического оснащения аэрокосмических кафедр университетов, политехнических колледжей ракетного машиностроения, центров довузовской подготовки и профильных лабораторий летательных аппаратов. Комплекс переводит освоение инженерных решений советской лунной программы в интерактивный цифровой формат, исключая потребность в работе со статичными архивными чертежами.

Учебные задачи и образовательные направления

Программная среда оптимизирована для методической поддержки дисциплин «Введение в специальность», «Устройство ракетной техники», «Конструкция и проектирование летательных аппаратов» и закрывает ряд практических задач:

• Наглядное изучение конической компоновочной схемы пятиступенчатого сверхтяжелого носителя пакетно-модульного типа.
• Пошаговый разбор устройства несущих сферических топливных баков ступеней «А», «Б», «В», а также разгонных блоков «Г» и «Д».
• Изучение многодвигательной схемы первой ступени (30 двигателей НК-15/НК-33), принципов газодинамического управления вектором тяги и логики системы контроля работы двигателей (КОРД).
• Анализ материаловедческих аспектов: применения свариваемых алюминиево-магниевых сплавов, термоизоляции и ферменных межступенчатых переходов.
• Освоение состава и компоновки лунного посадочно-экспедиционного комплекса Л-3 (лунного орбитального корабля ЛОК и лунного корабля ЛК).
• Исследование хронологии летно-конструкторских испытаний носителя с анализом причин нештатных ситуаций при четырех пусках.

Функциональные возможности и программные модули

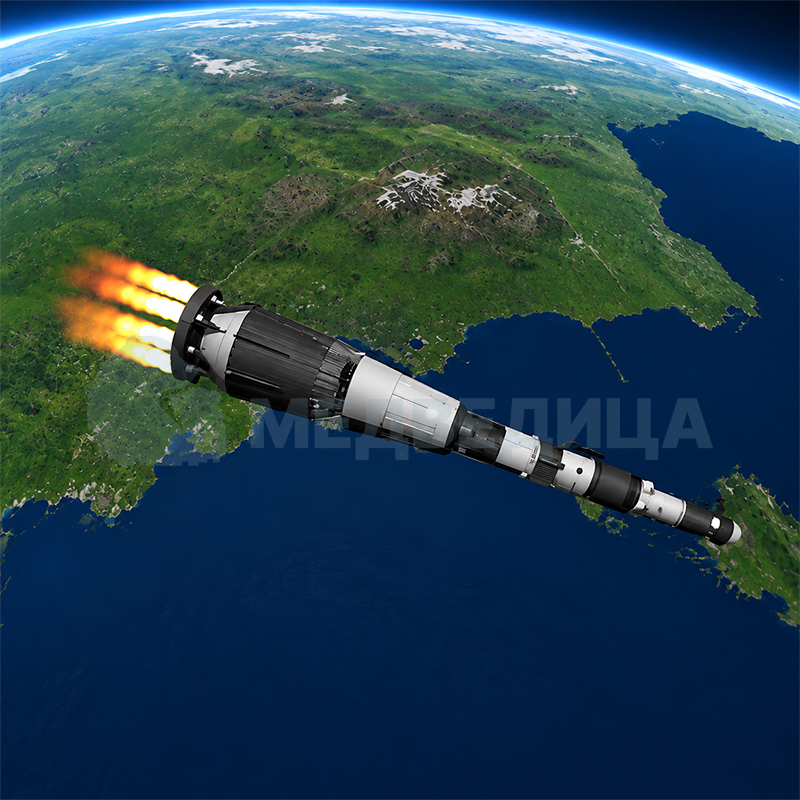

Ядром стенда выступает детализированная трехмерная сцена в связке с интерактивной двухмерной проекционной схемой. Пользователь может выполнять свободное пространственное вращение объекта, масштабировать сложные сборочные единицы и включать режим виртуального продольного сечения для осмотра внутренней компоновки отсеков.

К каждому узлу привязана информационная карточка с конструкторскими параметрами, массами, перечнем материалов и описанием заводских технологий сборки. В каталоге детально представлены: хвостовой отсек ступени «А» с кольцевым и центральным расположением двигателей, переходные решетчатые фермы «горячего» разделения, приборные отсеки, система аварийного спасения (САС) и головной обтекатель лунного комплекса.

Внедрение комплекса решает проблему дефицита наглядных крупногабаритных пособий по уникальным закрытым космическим программам. Преподаватель получает инструмент для проведения наглядных лекционных демонстраций, позволяющий прямо на общем экране визуализировать трассировку магистралей наддува, геометрию сферических баков и логику взаимного расположения ступеней.

Студенты осваивают специфику проектирования ракет сверхтяжелого класса, анализируют исторические инженерные компромиссы при создании многодвигательных связок и глубже вникают в нормы отраслевой конструкторской документации.

Интеграция в образовательную среду

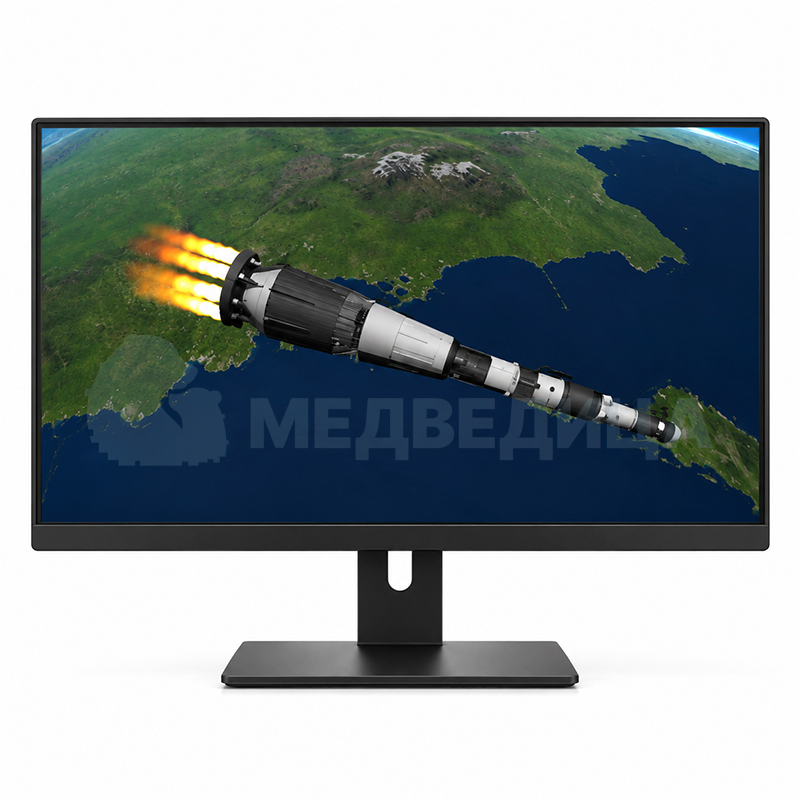

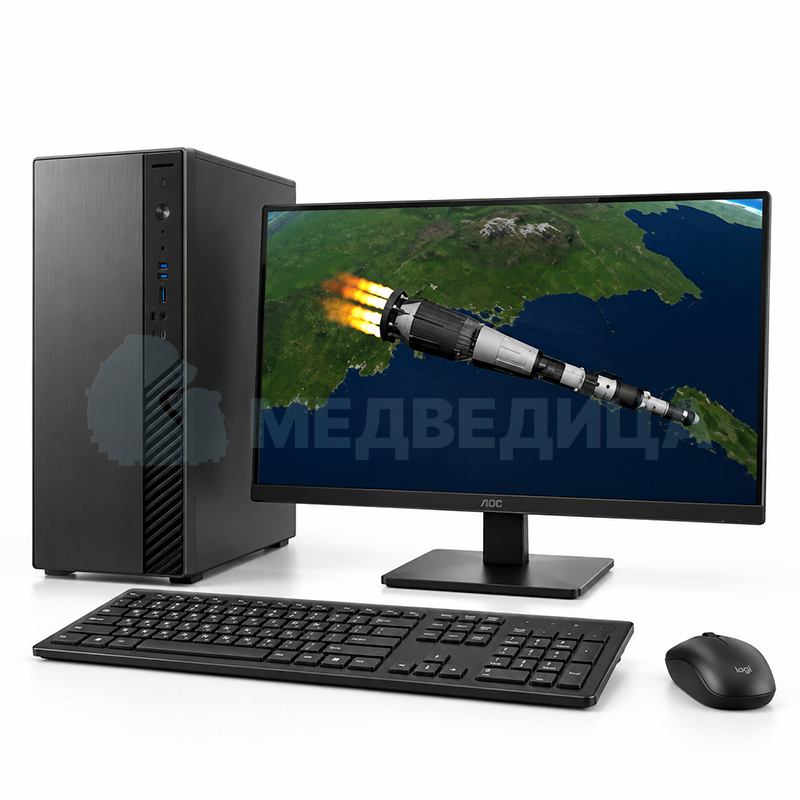

Программный комплекс адаптирован под стандартное оборудование дисплейных классов, мультимедийных аудиторий и интерактивных досок. Продукт запускается локально без подключения к внешним серверам и не требует приобретения сторонних инженерных CAD-пакетов, что упрощает внедрение в учебный процесс.

Виртуальный учебный комплекс по комплексу «Н-1–Л-3» формирует надежную визуально-методическую базу кафедры, способствуя академической глубине подготовки будущих инженеров-конструкторов аэрокосмической отрасли.
