Виртуальный учебный комплекс «Устройство и принцип работы различных баллистических ракет»

Виртуальный учебный комплекс «Устройство и принцип работы различных баллистических ракет»

Специализированный аппаратно-программный комплекс представляет собой интерактивный 3D-тренажер, разработанный для наглядного освоения компоновки, конструктивных решений, функционирования бортовых систем и стартовой динамики отечественных баллистических ракет стратегического назначения наземного и морского базирования. Программное обеспечение ориентировано на профильные учебные заведения СПО и ВО (направления «Ракетные комплексы и космонавтика», «Проектирование, производство и эксплуатация ракет и ракетно-космических комплексов», «Оружие и системы вооружения»), военные учебные центры (ВУЦ), специализированные кафедры и ведомственные центры подготовки расчетов РВСН и ВМФ.

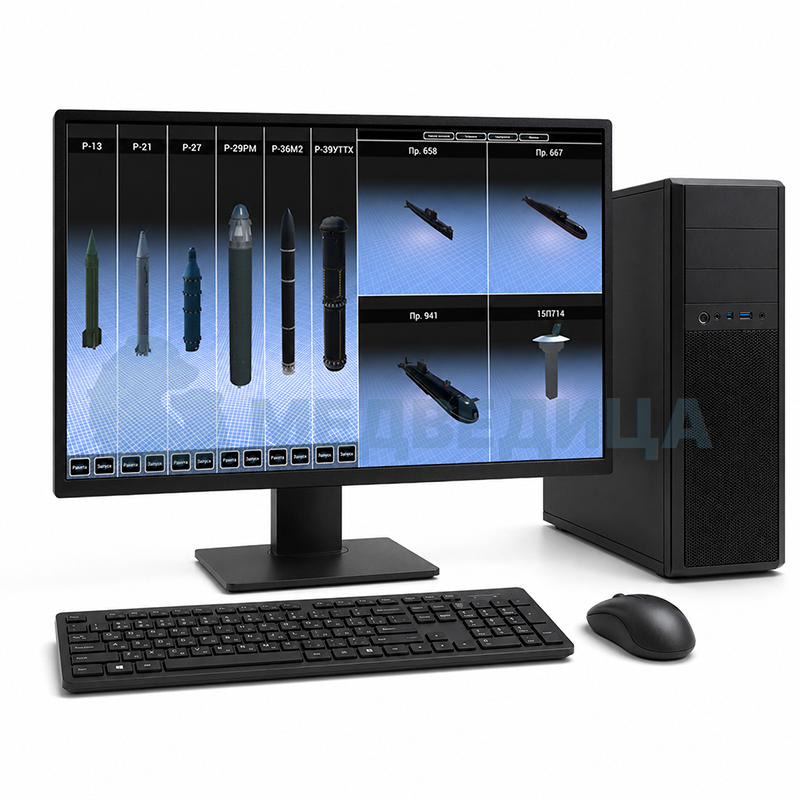

Моделируемые ракетные комплексы и платформы базирования

В состав комплекса интегрированы детализированные параметрические трехмерные модели ракетных комплексов с возможностью послойного разбора, сечений и переключения в режим «рентгена»:

• Баллистическая ракета Р-13 (индекс 4К50):
  • одноступенчатая жидкостная ракета подводного старта первого поколения с надводным пуском;
  • детализация корпуса, баков окислителя и горючего с общей совмещенной перегородкой, четырехкамерного ЖРД с рулевыми соплами;
  • моделирование шахтной пусковой установки на дизель-электрических подводных лодках проектов 629 и 658 с подъемным стартовым столом;
• Баллистическая ракета Р-21 (индекс 4К55):
  • первая отечественная ракета с подводным стартом из «мокрой» шахты подводной лодки;
  • конструкция переходного отсека, отделяемой моноблочной головной части, твердотопливного двигателя раскрутки и маршевого ЖРД;
  • механика гидродинамического выхода из затопленной шахты ПЛ проекта 629А / 658М;
• Баллистическая ракета Р-27 (индекс 4К10):
  • ампулизированная жидкостная ракета с цельносварным вафельным корпусом, размещенная в шахте подводных крейсеров проекта 667А «Навага»;
  • погружная двигательная установка (размещение двигателя непосредственно в баке горючего для максимальной компактности);
  • газодинамический запуск из шахты без затопления («сухой» подводный старт);
• Баллистическая ракета Р-29 (индекс 4К75):
  • двухступенчатая межконтинентальная баллистическая ракета морского базирования (РПКСН проекта 667Б «Мурена»);
  • конструктивные особенности стыковки ступеней, азимутальная астрокоррекция, цельносварные титановые и алюминиево-магниевые емкости;
  • кинематика раскрытия органов управления и схема разведения элементов боевого оснащения;
• Тяжелая межконтинентальная баллистическая ракета шахтного базирования Р-36М2 «Воевода» (индекс 15А18М):
  • двухступенчатая жидкостная МБР тяжелого класса в транспортно-пусковом контейнере (ТПК);
  • строение высокозащищенной сверхтяжелой шахтной пусковой установки (ШПУ) с амортизационной системой подвески;
  • минометный старт с помощью порохового аккумулятора давления (ПАД);
  • разделяющаяся головная часть с блоками индивидуального наведения (РГЧ ИН) и комплекс средств преодоления ПРО (КСП ПРО).

Функциональные возможности и режимы симуляции

Программная среда объединяет аналитический осмотр узлов и динамическое моделирование траекторий:

• Инженерный осмотр и сечения узлов: свободное позиционирование камеры на 360°, плавное масштабирование, срезы корпусных панелей, вызов интерактивных карточек с тактико-техническими характеристиками (ТТХ), схемами гидропневматических линий и типами применяемых компонентов топлива;
• Анимация работы двигательных установок: визуализация подачи горючего и окислителя, запуск газогенераторов, вращение турбонасосных агрегатов (ТНА), отклонение поворотных камер сгорания или работа рулевых сопел;
• Моделирование этапов пуска и динамики полета:
  • Морской старт: выход ракеты из шахты подводной лодки в подводном положении, прохождение толщи воды, запуск маршевого двигателя в воздухе;
  • Минометный шахтный старт: выстреливание ракеты из ТПК пороховым аккумулятором, срабатывание двигателей увода поддона и включение маршевой ступени на безопасной высоте;

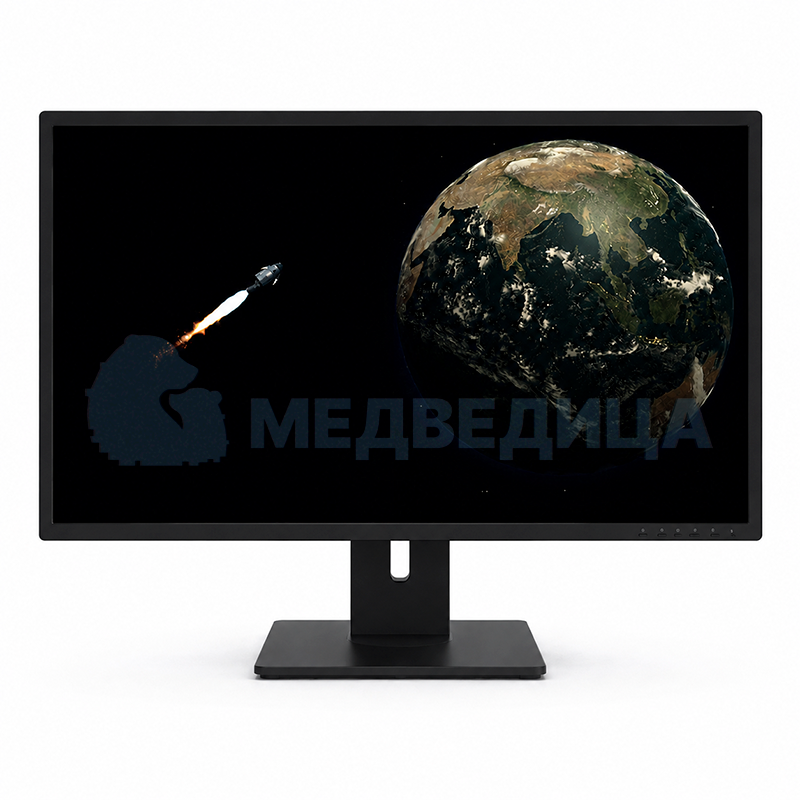

  • Полет по баллистической кривой: активный участок траектории, газодинамическое и аэродинамическое управление, холодное/горячее разделение ступеней, функционирование блока разведения боевых блоков и пассивный участок снижения.
• Модуль контроля и проверки знаний: встроенная тестовая система с интерактивными заданиями на идентификацию элементов двигателей, определение порядка предстартовых операций и сопоставление ракет с их носителями.

Комплекс позволяет наглядно изучать секретную и крупногабаритную военную технику без прямого контакта с опасными компонентами:

• обеспечивает безопасное освоение устройства ракетных вооружений, снятых с боевого дежурства или доступных только в закрытых музейных хранилищах;
• формирует у будущих специалистов глубокое понимание эволюции ракетостроения — от первых надводных пусков до тяжелых шахтных комплексов;
• подходит как для проведения лекционных демонстраций преподавателем на большом экране, так и для самостоятельной исследовательской работы курсантов и студентов.

Формат поставки и системные требования

Программное обеспечение поставляется в виде локального дистрибутива с электронной лицензией на рабочие станции или учебный класс. Продукт оптимизирован для работы под управлением ОС Windows (10/11) и российских защищенных операционных систем на базе ядра Linux (Astra Linux, Alt Linux, РЕД ОС). Комплекс поддерживает управление с помощью стандартных манипуляторов (мышь, клавиатура), сенсорных экранов интерактивных досок и аудиторных панелей.
