Cтенд-тренажер виртуальный «Основы электрических машин и электропривода», ТС-ОЭМиЭП

Виртуальный стенд-тренажёр ТС-ОЭМиЭП — «Основы электрических машин и электропривода»

Стенд-тренажер предназначен для обучения студентов средних специальных и высших учебных заведений по дисциплинам:

• «Электрические машины»;
• «Электрические машины и основы электропривода»;
• «Электрический привод»;
• «Системы управления электроприводов»;
• «Теория электропривода».

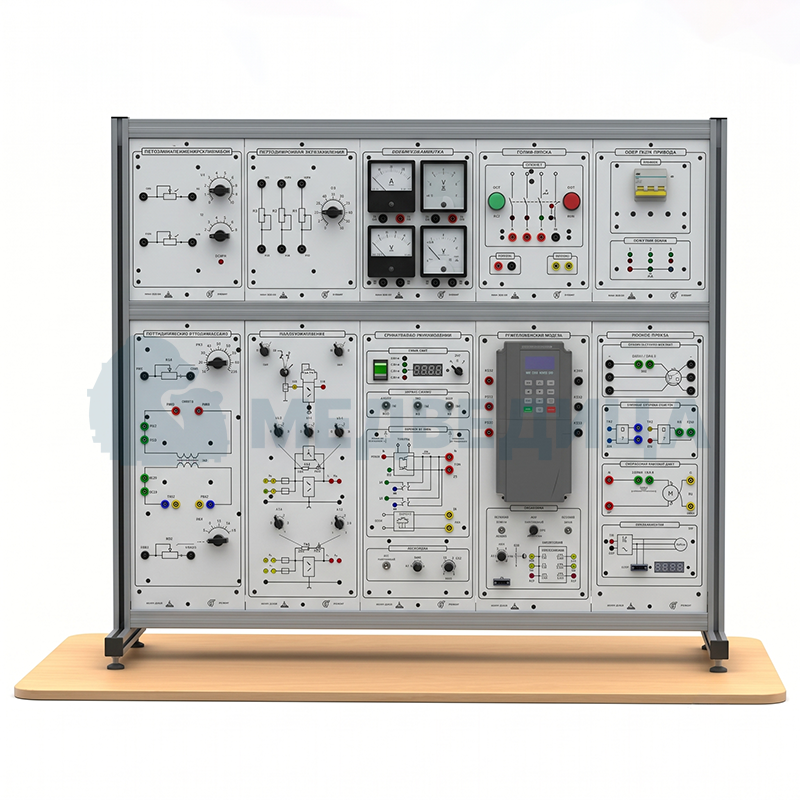

Тренажёр является виртуальным аналогом учебного стенда «Основы электрических машин и электропривода» и позволяет проводить лабораторные работы с учётом реальных статических и динамических характеристик, а также математических моделей физических элементов и устройств. Такой подход обеспечивает высокую точность моделирования и глубокое понимание изучаемых процессов.

Разработка и статус программного обеспечения

Программное обеспечение «ТС-ОЭМиЭП» разработано в среде Unity на языке C#.
Включено в реестр российского программного обеспечения (рег. № 19973 от 13.11.2023).

Возможности тренажера

• выбор лабораторной работы или эксперимента;
• сборка электрической схемы на экране монитора;
• установка положений автоматических выключателей, тумблеров, кнопок и переключателей;
• проверка правильности собранной схемы;
• выполнение виртуальных экспериментов и лабораторных работ;
• моделирование работы стенда с выводом данных на виртуальные приборы;
• автоматический вывод сообщений об ошибках при неверных действиях.

Функционал программного обеспечения

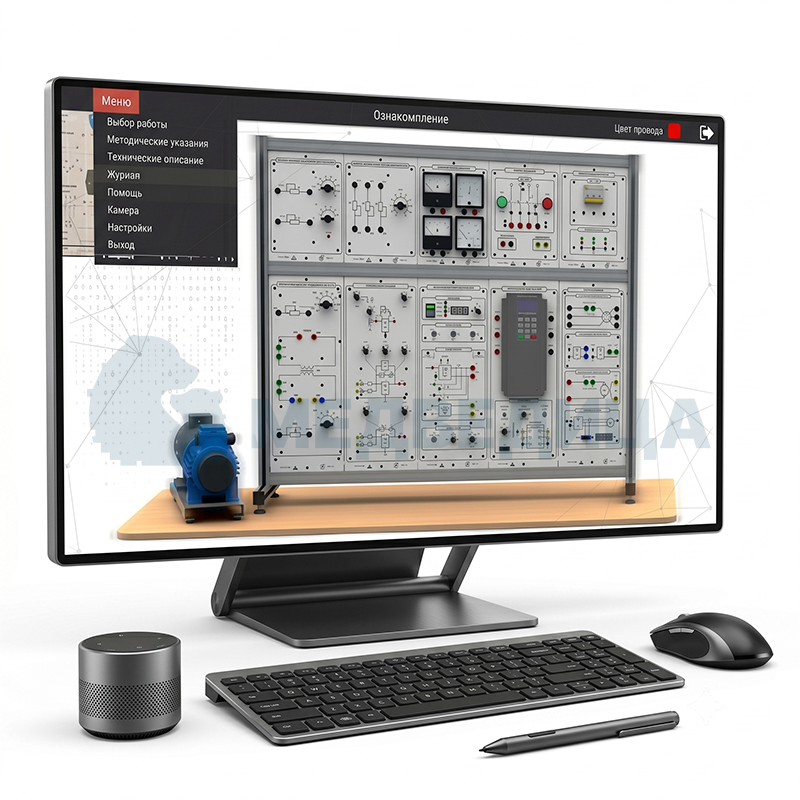

• виртуальный осмотр лабораторного стенда и его модулей;
• получение информации о модулях и компонентах;
• встроенные методические указания к лабораторным работам;
• пошаговое выполнение экспериментов;
• автоматическая проверка корректности схем и порядка действий;
• запуск и выполнение лабораторных работ в виртуальной среде.

Перечень лабораторных работ

1. Исследование однофазного трансформатора

• внешняя характеристика.

2. Исследование двигателя постоянного тока (ДПТ)

• изучение конструкции и принципа действия;
• исследование естественных характеристик;
• искусственные характеристики при регулировании сопротивления якоря.

3. Исследование асинхронного двигателя с короткозамкнутым ротором (АДКР)

• изучение конструкции и принципа действия;
• исследование естественных характеристик;
• искусственные характеристики при регулировании сопротивления статора.

4. Исследование системы «Тиристорный преобразователь – Двигатель» (ТП–Д)

• исследование естественных характеристик;
• искусственные характеристики при регулировании напряжения на якоре;
• определение диапазона регулирования системы.

Преимущества использования

• Безопасная среда для обучения без использования реального оборудования;
• Реалистичное моделирование режимов работы машин и электроприводов;
• Автоматический контроль правильности выполнения лабораторных работ;
• Подходит для очного и дистанционного обучения.

ТС-ОЭМиЭП — современный инструмент для качественной подготовки специалистов в области электрических машин и электропривода, обеспечивающий глубокое понимание принципов работы оборудования и практических методов анализа его характеристик.
