Стенд-тренажер виртуальный «Электромеханика», ТС-ЭМех

Цифровой комплекс ТС-ЭМех: интерактивный симулятор электрических машин и приводной техники

Программная платформа ТС-ЭМех представляет собой передовую виртуальную лабораторию, моделирующую функционирование трансформаторов, а также силовых агрегатов переменного и постоянного тока. Комплекс спроектирован как высокоточная альтернатива громоздким физическим стендам и предназначен для внедрения в учебные планы инженерных факультетов вузов, политехнических колледжей, индустриальных техникумов и корпоративных центров повышения квалификации. Использование симулятора позволяет развернуть полноценный исследовательский практикум на базе стандартного компьютерного класса, обеспечивая точное воспроизведение статических и динамических характеристик оборудования на основе строгих математических моделей физических устройств.

Сфера применения и базовые теоретические курсы

Компьютерный симулятор ТС-ЭМех служит ключевым дидактическим инструментом для формирования прикладных инженерных компетенций у будущих электромехаников, энергетиков и специалистов по автоматизации. Лабораторный практикум полностью перекрывает требования программ по следующим дисциплинам:

• «Электрические машины»;
• «Электромеханика»;
• «Электрические машины и основы электропривода».

Назначение и ключевые образовательные задачи

Интеграция виртуального тренажера в образовательный процесс переводит изучение теории электромеханического преобразования энергии в плоскость активного цифрового экспериментирования. Комплекс успешно решает задачи:

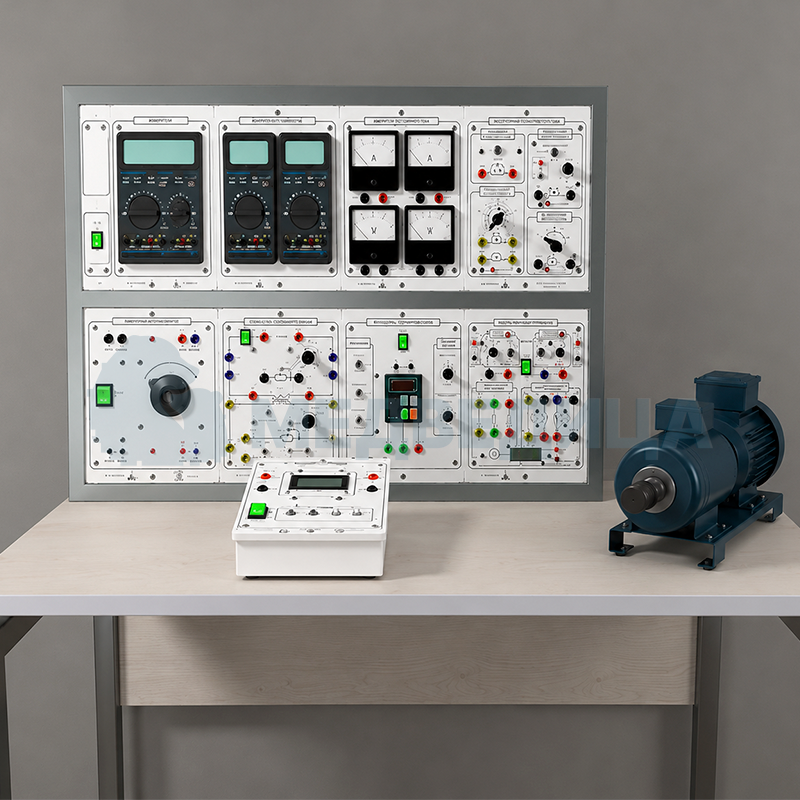

• Аудит конструкции силовых машин: свободный трехмерный осмотр макетов двигателей и генераторов, изучение топологии панелей и защитной аппаратуры.
• Освоение навыков коммутации: тренировка самостоятельного конструирования и сборки силовых цепей и схем управления непосредственно на экране монитора.
• Анализ эксплуатационных режимов: исследование поведения оборудования в пусковых, номинальных, переходных и критических режимах работы без рисков аварийных ситуаций.

Архитектурные особенности и функционал программной среды

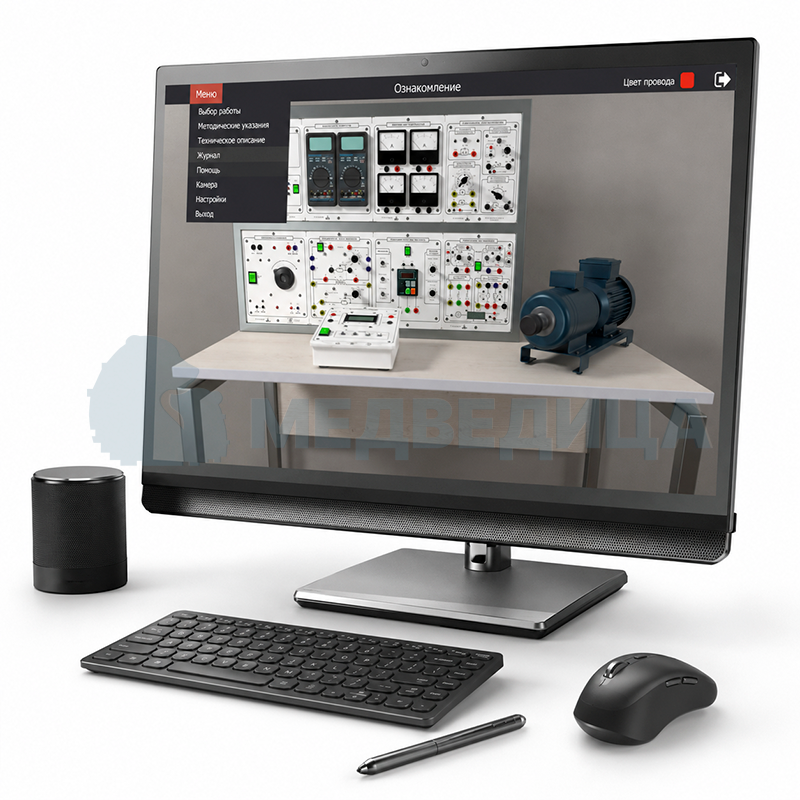

В качестве технологического ядра ТС-ЭМех используется трехмерный движок Unity (язык программирования C#), что обеспечивает реалистичную визуализацию, точную физику вращения роторов и мгновенный отклик контрольно-измерительных приборов:

• Интерактивные органы управления: пользователи могут вручную прокладывать виртуальные проводники, выставлять положения автоматических выключателей, нажимать кнопки, изменять режимы работы тумблеров и многопозиционных переключателей.
• Модуль программной верификации: интеллектуальный алгоритм в автоматическом режиме оценивает правильность собранных электрических схем. При обнаружении ошибок система блокирует подачу питания и выводит детальное уведомление с указанием неточностей в монтаже или порядке действий.
• Методическое обеспечение: непосредственно в интерфейс симулятора интегрированы пошаговые инструкции по выполнению экспериментов, теоретические справки по каждому модулю и бланки для фиксации результатов.

Состав виртуального лабораторного практикума

Программный софт содержит законченный цикл исследований, охватывающий ключевые разделы классического курса электромеханики:

1. Трансформаторные узлы

• Анализ предельных (аварийных и критических) режимов работы однофазного трансформатора.
• Исследование рабочих и энергетических параметров однофазного трансформатора при работе под переменной нагрузкой.

2. Асинхронные двигатели переменного тока

• Изучение конструктивного исполнения и тестовый пуск трехфазного асинхронного двигателя с короткозамкнутым ротором.
• Снятие и анализ механических и рабочих характеристик асинхронной машины при номинальных параметрах питающей сети.
• Исследование пусковых качеств и поведения асинхронного двигателя в условиях пониженного напряжения электроснабжения.

3. Системы постоянного тока

• Изучение двигателя постоянного тока (ДПТ) с независимым возбуждением, освоение пусковых алгоритмов и методов регулирования скорости вращения вала.
• Экспериментальное определение и построение основных характеристик ДПТ с независимым возбуждением.
• Изучение принципа генерации и исследование рабочих параметров генератора постоянного тока при независимом типе возбуждения.

Преимущества внедрения симулятора ТС-ЭМех

Применение цифрового аналога оптимизирует внутренние ресурсы образовательной организации и повышает продуктивность учебной деятельности:

• Бескомпромиссная безопасность: реальные силовые испытания сопряжены со значительными пусковыми токами и рисками травматизма. Виртуальное пространство полностью защищает студентов от ударов током, снимает психологический барьер перед сложной техникой и позволяет многократно дублировать опыты для закрепления материала.
• Минимизация эксплуатационных расходов: один компьютерный класс заменяет тяжелое, шумное и энергоемкое промышленное оборудование. Учреждение освобождается от затрат на выделение силовых мощностей, ремонт сгоревших обмоток, замену предохранителей и регулярную метрологическую поверку измерителей.
• Гибкость образовательных форматов: тренажер адаптирован как для аудиторных занятий под руководством инструктора, так и для дистанционного обучения или самостоятельной подготовки студентов в межсессионный период.

Виртуальный стенд-тренажер ТС-ЭМех — это эргономичное, сертифицированное и коммерчески оправданное решение для модернизации материально-технической базы современного учебного заведения. Строгое математическое ядро, реалистичная визуализация физических процессов и готовое методическое сопровождение обеспечивают высокое качество подготовки квалифицированных кадров для нужд современной промышленности, энергетики и электропривода. Комплекс легко масштабируется на любое количество рабочих мест и поставляется с полным пакетом технической документации.
