Стенд-тренажер виртуальный «Изучение высоковольтных электрических аппаратов», ТС-ИВЭА

Стенд-тренажер виртуальный «Изучение высоковольтных электрических аппаратов», ТС-ИВЭА

Стенд-тренажер виртуальный «Изучение высоковольтных электрических аппаратов», ТС-ИВЭА представляет собой специализированную интерактивную среду, предназначенную для поузлового изучения внутреннего устройства, механики работы и правил эксплуатации коммутационного и защитного электрооборудования. Данная цифровая лаборатория разработана для интеграции в учебные курсы высших технических учебных заведений, энергетических институтов, колледжей и центров повышения квалификации эксплуатационного персонала подстанций. Внедрение симулятора позволяет развернуть полноценный практикум по исследованию распределительных устройств, полностью исключая необходимость контакта обучающихся с опасными высоковольтными агрегатами и минимизируя затраты на обновление материальной базы.

Целевое назначение и профильные дисциплины

Интерактивный комплекс спроектирован как базовый элемент технического обеспечения учебных кабинетов в строгом соответствии с требованиями стандартов ФГОС. Программная среда обеспечивает проведение практических занятий и интерактивных лекций по следующим дисциплинам:

• «Электрические и электронные аппараты»;
• «Техника высоких напряжений, изоляция и перенапряжения в электросетях»;
• «Электрическая часть электростанций и подстанций»;
• «Монтаж, налаживание и ремонт электрооборудования».

Функциональные возможности и особенности 3D-моделирования

В основе тренажера лежит передовое графическое ядро, реализующее концепцию цифровых двойников промышленного оборудования. Все представленные аппараты воссозданы по реальным чертежам с максимальной полигональной точностью, что позволяет детально рассмотреть не только внешние элементы управления, но и скрытые внутренние узлы (дугогасительные камеры, контактные группы, приводы и расцепители).

Пользователям виртуального комплекса доступны следующие интерактивные функции:

• Пространственный послойный разбор (взрыв-схема): возможность «разобрать» любой аппарат, снять защитные кожухи, изолирующие элементы или корпуса для детального осмотра внутренних механизмов;
• Анимация кинематики процессов: наглядная визуализация механики срабатывания контактов, движения главных и дугогасительных элементов в момент включения или отключения под нагрузкой;
• Интерактивное аннотирование: получение мгновенной структурированной справочной информации, технических характеристик и описания назначения любого выбранного узла или детали;
• Контроль усвоения материала: встроенные тестовые модули на знание конструкции аппаратов, принципов дугогашения и маркировки электрооборудования.

Перечень моделируемых электрических аппаратов

Библиотека трехмерных моделей включает ключевые типы защитных и коммутационных устройств, применяемых в современных энергосистемах:

1. Высоковольтные выключатели (общий обзор архитектуры и принципов коммутации сетей высокого напряжения);
2. Вентильные разрядники и современные ограничители перенапряжения (ОПН) для защиты изоляции;
3. Промышленные автоматические выключатели низковольтных распределительных сетей;
4. Вакуумные силовые выключатели (исследование механизмов гашения дуги в глубоком вакууме);

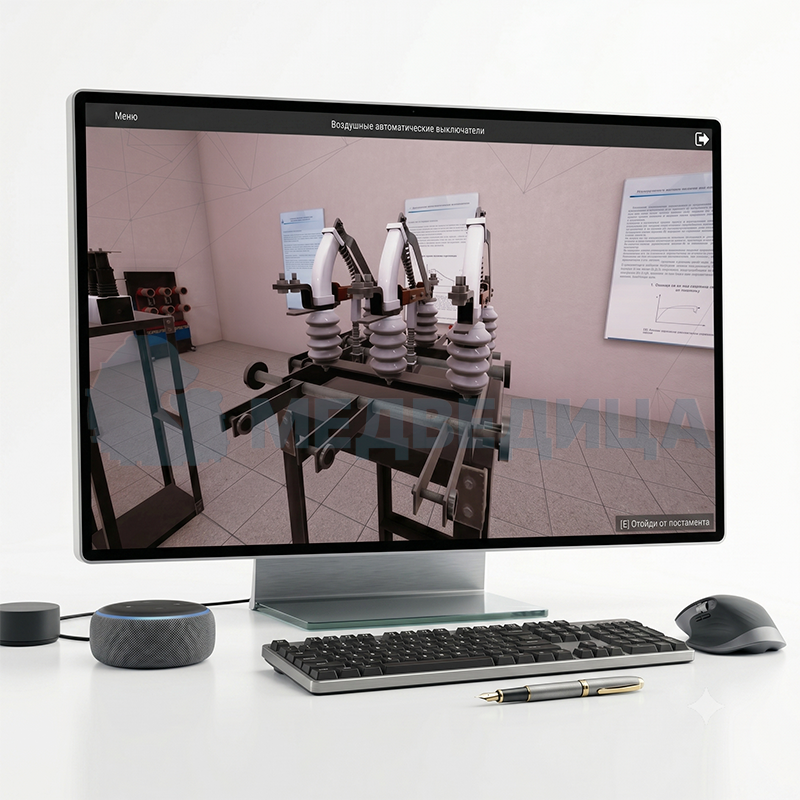

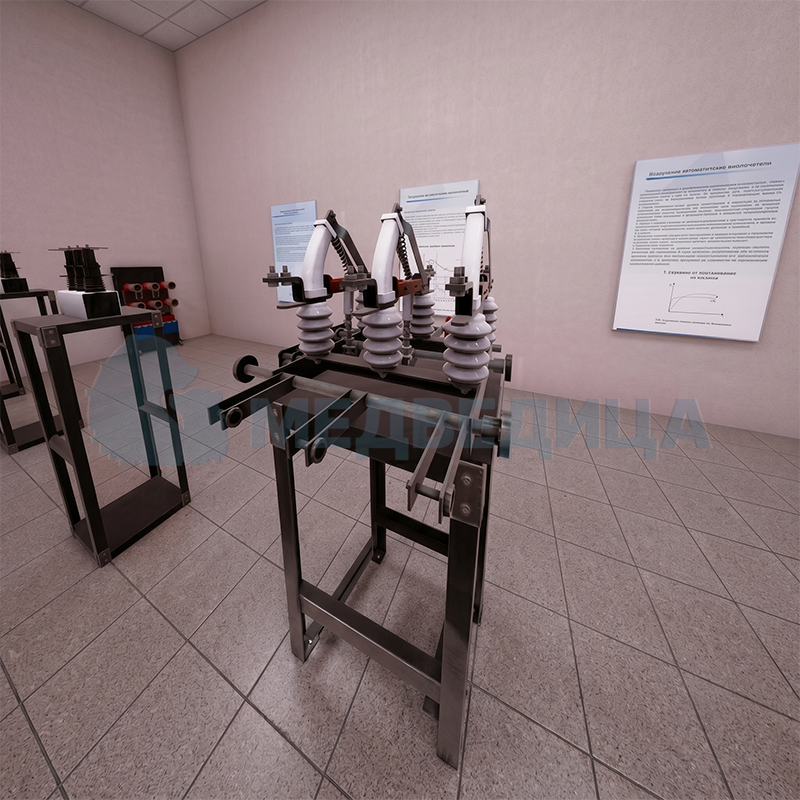

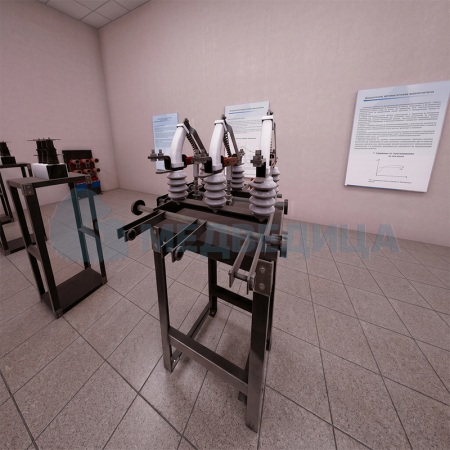

5. Воздушные автоматические выключатели (анализ систем продольного и поперечного дутья);
6. Масляные выключатели (изучение баковых и маломасляных конструкций, процессов газообразования);
7. Элегазовые выключатели (рассмотрение свойств шестифтористой серы SF6 как дугогасящей среды);
8. Плавкие предохранители (визуализация процессов перегорания плавкой вставки и гашения дуги в кварцевом песке).

Для инженерно-педагогического состава комплекс решает проблему организации безопасного учебного пространства. Студенты получают допуск к изучению высоковольтной техники без рисков поражения электрическим током, воздействия световой дуги или выделения токсичных газов. Электронный формат позволяет проводить занятия как в стационарных компьютерных классах учреждения, так и в рамках удаленного, вечернего или заочного обучения. Встроенный методический блок автоматизирует выдачу заданий и фиксацию оценок.

Для студентов ценность симулятора заключается в возможности заглянуть внутрь закрытого промышленного оборудования. Изучение схем дугогашения и конструкции приводов на интерактивных 3D-моделях способствует формированию прочных прикладных навыков, существенно ускоряя адаптацию выпускников при переходе к работе с реальным оборудованием распределительных устройств и подстанций.

Стенд-тренажер виртуальный «Изучение высоковольтных электрических аппаратов», ТС-ИВЭА — это экономически целесообразная и безопасная альтернатива строительству громоздких физических полигонов. Высокая степень детализации трехмерной графики, обширный перечень изучаемого оборудования и полная независимость от дорогостоящего сервисного обслуживания делают данный программный продукт оптимальным решением для долгосрочного развития цифровой образовательной среды современного технического учебного заведения.
