Стенд-тренажер виртуальный «Обслуживание высоковольтных распределительных устройств», TC-ОВРУ-2 представляет собой интерактивную обучающую платформу, разработанную для практического освоения регламентов технического обслуживания, проведения плановых обходов и выполнения ремонтных процедур на цеховых трансформаторных подстанциях. Данный программный комплекс выступает в качестве полноценного виртуального аналога комплектных трансформаторных подстанций (КТП) общего назначения напряжением до 10 кВ. Продукт ориентирован на интеграцию в учебные программы центров подготовки и переподготовки рабочих кадров, политехнических колледжей, а также служб охраны труда и технического обучения крупных промышленных предприятий.

Официальный ИТ-статус и технологическая платформа

Программная среда симулятора спроектирована на базе кроссплатформенного графического движка Unity с использованием объектно-ориентированных алгоритмов на языке C#. Это обеспечивает высокую графическую детализацию объектов, плавность анимации и мгновенный пересчет параметров электросети на панелях индикации при коммутации аппаратов.

Нормативное соответствие: Программное обеспечение официально внесено в Реестр российского ПО (идентификационный номер записи № 20138 от 27.11.2023 г.). Наличие государственной регистрации позволяет использовать данный комплекс в рамках реализации программ цифровизации и импортозамещения в государственных образовательных учреждениях и регулируемых ведомствах.

Архитектурный состав трехмерной модели КТП

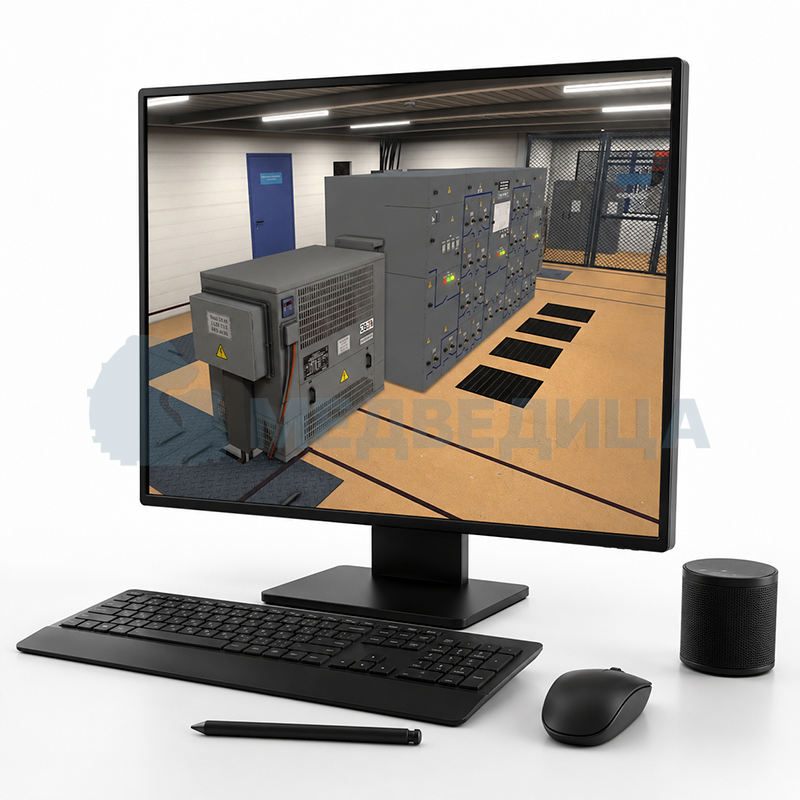

Тренажер содержит детально проработанную интерактивную 3D-модель подстанции, размещенную в специализированном закрытом электропомещении. В состав симуляционного пространства включены ключевые узлы и агрегаты:

• Силовые масляные или сухие понижающие трансформаторы (номиналом 6,10 / 0,4 кВ);
• Шкафы вводных высоковольтных выключателей и фидерные ячейки отходящих линий;
• Секции распределительных устройств собственных нужд (РУСН) на 0,4 / 0,69 кВ;
• Магистральные шинные мосты жесткой ошиновки, связывающие силовые трансформаторы с вводными панелями;
• Шкафы релейной защиты, автоматики (РЗА) и узлы коммерческого учета электроэнергии;

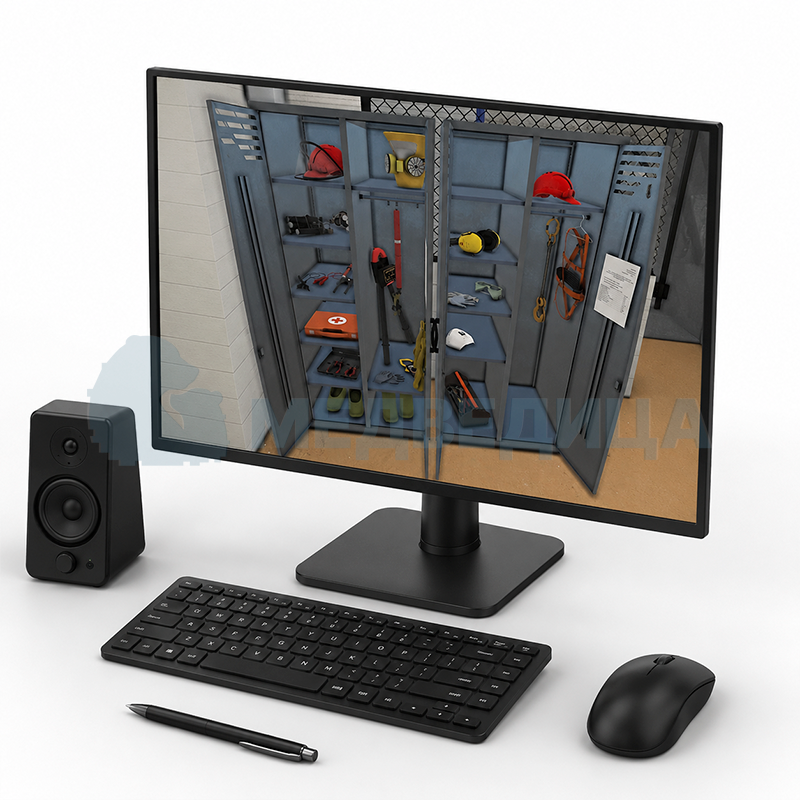

• Специализированный пост хранения средств индивидуальной защиты (СИЗ) и шкаф одиночных переключений;
• Интерактивное учебное пространство, генерирующее до 6 случайных эксплуатационных дефектов помещения и контура заземления для тренировки внимательности персонала.

Функциональные возможности и алгоритмы взаимодействия

Программный интерфейс предоставляет пользователю комплекс инструментов для выполнения полного спектра оперативных задач:

• Проведение технических обходов: визуальный контроль целостности ошиновки, оценка состояния заземляющих ножей и проводников, проверка работы ламп аварийной сигнализации и положения автоматов в цепях управления;
• Инструментальный съем параметров: считывание текущих метрик с приборов учета, проверка дисплеев блоков РЗА, а также бесконтактный температурный аудит доступных контактных соединений под нагрузкой;
• Отработка мер электробезопасности: подбор сертифицированного слесарно-монтажного инструмента и экипировки (диэлектрические боты, перчатки, защитные маски), проверка штампов и сроков испытаний СИЗ, установка и снятие переносных заземлений (ПЗ) с блокировкой ошибочных действий;
• Ведение документации: автоматическая генерация отчетов, заполнение бланков переключений, нарядов-допусков и протоколов осмотра по результатам выполненных заданий.

Программа практических заданий и сценариев

Тренажер поддерживает два режима функционирования: Обучение (со сквозными подсказками, подсветкой целевых объектов и демонстрацией правильного алгоритма) и Экзамен (самостоятельное выполнение работ по наряду, распоряжению или в порядке текущей эксплуатации на оценку).

Ключевые практические модули комплекса:

1. Комплексный визуальный осмотр строительной части и электропомещения подстанции с фиксацией скрытых дефектов.
2. Технический аудит и оценка работоспособности силового коммутационного оборудования КТП.
3. Регламентный вывод в ремонт секции шин №1 РУНН КТП 0,4 кВ (отключение потребителей, снятие напряжения, проверка отсутствия потенциала, выкатывание тележек выключателей, заземление секции).
4. Выполнение одиночных оперативных переключений в схемах распределительных устройств по распоряжению вышестоящего персонала.
5. Подготовка рабочего места и отключение коммутационных аппаратов для проведения безопасного демонтажа промышленного оборудования.
6. Слесарно-монтажный блок: выполнение пошагового технологического цикла демонтажа и последующего монтажа асинхронного электродвигателя серии АИР180S2 (параметры: мощность 22 кВт, синхронная частота вращения 3000 об/мин).

Для преподавательского состава и инструкторов по технике безопасности (ТБ) комплекс ТС-ОВРУ-2 является эффективным инструментом обучения с нулевым уровнем производственного риска. Электромонтеры приобретают навыки оперирования сетями 6–10 кВ без угроз поражения электрическим током, возникновения дуговых перекрытий или повреждения дорогостоящих ячеек. Программа осуществляет жесткий непрерывный контроль за действиями студента, протоколируя любые нарушения инструкций по ТБ и Правил технической эксплуатации электроустановок потребителей (ПТЭЭП).

Для обучающихся и стажеров ценность симулятора заключается в глубокой проработке поведенческих паттернов безопасного выполнения работ. Необходимость строго соблюдать последовательность шагов в бланке переключений, контролировать отсутствие напряжения перед наложением заземлений и правильно применять СИЗ формирует у персонала устойчивые привычки, минимизирующие человеческий фактор на реальном производстве.

Стенд-тренажер виртуальный «Обслуживание высоковольтных распределительных устройств», TC-ОВРУ-2 представляет собой экономически выгодную, безопасную и высокотехнологичную альтернативу строительству громоздких натурных полигонов. Высокая степень детализации интерактивной графики, полное соответствие нормативным реестрам Российской Федерации и вариативность сценариев делают ТС-ОВРУ-2 оптимальным решением для модернизации материально-технической базы современных образовательных организаций и служб подготовки персонала.
