Стенд-тренажер виртуальный «Преобразовательная техника», исполнение стендовое компьютерное, ТС-ПТ

Стенд-тренажер виртуальный «Преобразовательная техника», ТС-ПТ

Виртуальный стенд-тренажер ТС-ПТ представляет собой высокотехнологичный программный комплекс в стендовом компьютерном исполнении, спроектированный для цифровизации лабораторных практикумов по дисциплинам «Преобразовательная техника», «Силовая электроника» и «Электропривод». Данное программное решение разработано для интеграции в учебный процесс высших учебных заведений, профильных колледжей (СПО) и центров переподготовки инженерных кадров. Комплекс позволяет перенести исследование сложных силовых схем, алгоритмов модуляции и процессов коммутации токов в безопасную интерактивную 3D-среду, обеспечивая строгое соответствие требованиям ФГОС в части освоения профессиональных инженерных компетенций.

Виртуальный аналог силовой лаборатории

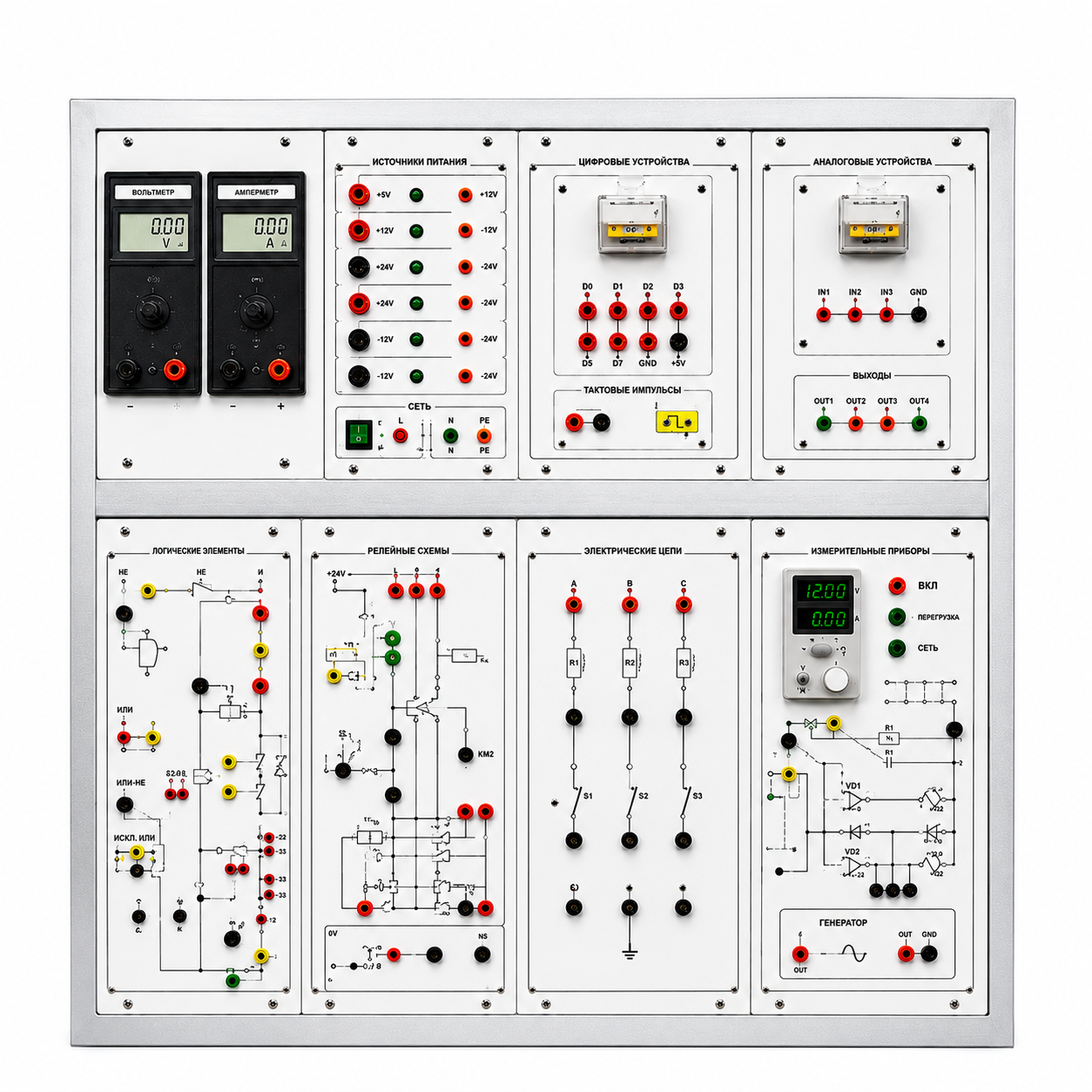

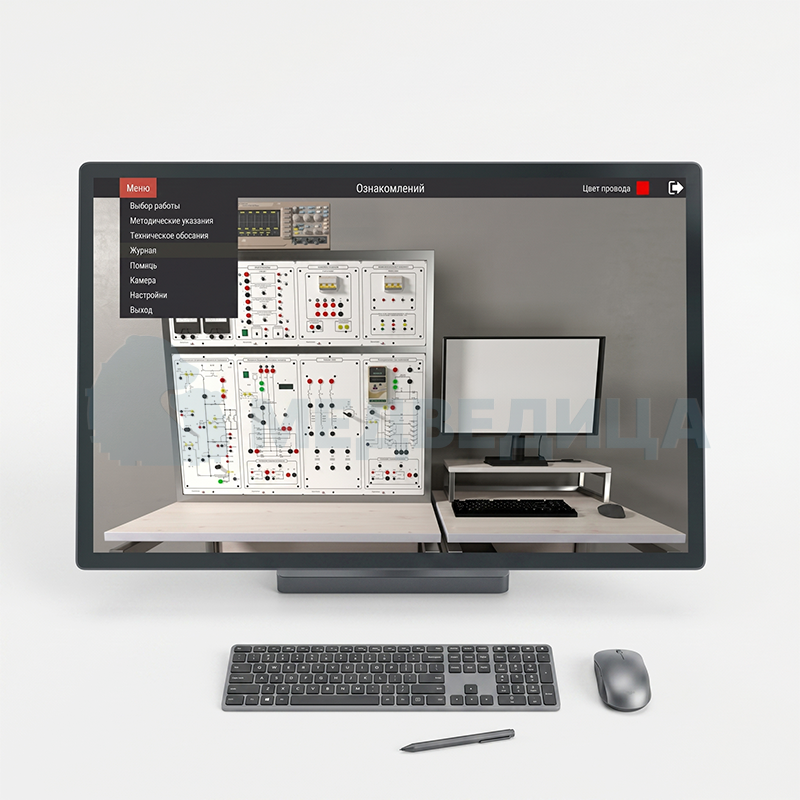

Программная среда, созданная на базе графического движка Unity, прецизионно воспроизводит геометрию, эргономику и физику процессов реального лабораторного стенда. ТС-ПТ исключает необходимость закупки дорогостоящих, массивных и требующих регулярного обслуживания силовых установок, предоставляя учащимся полноценный цифровой инструментарий:

• Интерактивное конструирование: самостоятельное проектирование и сборка схем силовой электроники на виртуальной коммутационной панели с помощью соединительных проводников.
• Прецизионная настройка: управление режимами работы силовой электроники посредством изменения положений тумблеров, кнопок, потенциометров и программирования параметров систем управления.
• Динамические измерения: регистрация статических и динамических характеристик цепей с помощью встроенных виртуальных приборов — многоканальных осциллографов, вольтметров и амперметров.

Функциональные возможности и интеллектуальные алгоритмы

Стенд-тренажер ТС-ПТ функционирует как автоматизированная обучающая система, которая берет на себя рутинный контроль за действиями учащихся и минимизирует нагрузку на преподавательский состав:

• Математическое моделирование в реальном времени: расчет электромагнитных процессов с учетом реальных характеристик полупроводниковых ключей (тиристоров, IGBT- и MOSFET-транзисторов), что гарантирует достоверность снимаемых осциллограмм тока и напряжения.
• Автоматический аудит схемотехники: мгновенная проверка правильности сборки электрических цепей до подачи виртуального напряжения, исключающая аварийные режимы работы симуляции.
• Интерактивный методический комплекс: интеграция теоретического материала, пошаговых сценариев выполнения лабораторных работ и справочных руководств непосредственно в программный интерфейс.
• Диагностика и ведение логов: фиксация ошибочных действий пользователя с выводом текстовых и визуальных подсказок для самостоятельного анализа неисправностей.

Перечень базовых лабораторных практикумов

Программное обеспечение включает в себя ключевые разделы силовой преобразовательной техники и позволяет исследовать следующие типы устройств:

• Трехфазные управляемые выпрямители: изучение схем Миткевича и Ларионова, анализ работы тиристорных выпрямителей на активную, активно-индуктивную нагрузку и противо-ЭДС, построение регулировочных характеристик.
• Реверсивные преобразователи: исследование встречно-параллельных схем включения тиристорных групп, изучение алгоритмов совместного и раздельного управления для изменения направления вращения двигателей постоянного тока.
• Импульсные преобразователи и стабилизаторы: анализ работы широтно-импульсных преобразователей (ШИП) постоянного тока — понижающих, повышающих и инвертирующих конфигураций.
• Автономные инверторы напряжения (АИН): исследование однофазных и трехфазных мостовых инверторов, изучение принципов синусоидальной широтно-импульсной модуляции (ШИМ).
• Двухзвенные преобразователи частоты (ПЧ): моделирование работы классической промышленной структуры «выпрямитель – LC-фильтр – инвертор» для частотного регулирования скорости асинхронных двигателей.

Внедрение компьютерного тренажера ТС-ПТ открывает перед образовательной организацией широкие возможности оптимизации учебных площадей и бюджетов:

Для преподавательского состава стенд обеспечивает абсолютную безопасность учебного процесса. Преобразовательная техника оперирует высокими значениями токов и напряжений, что при работе с физическим оборудованием требует жесткого контроля. В виртуальной среде студенты могут ошибаться, устраивать короткие замыкания или подавать некорректные сигналы управления без риска получения электротравмы и порчи дорогостоящих полупроводниковых модулей.

Студенты получают доступ к передовым методам исследования силовой электроники. Наглядная визуализация процессов, возможность мгновенного изменения параметров индуктивности, емкости или частоты ШИМ позволяют глубже понять физику процессов, развивают навыки чтения схем и анализа осциллограмм, что критически важно для будущих инженеров-разработчиков и наладчиков электроприводов.

Эргономика и простота развертывания

Стендовое компьютерное исполнение тренажера ТС-ПТ оптимизировано под аппаратные требования стандартных учебных компьютерных классов. Программное обеспечение легко масштабируется, не требует закупки расходных силовых компонентов и регулярных поверок измерительных приборов. Логичный графический интерфейс позволяет быстро адаптировать софт как для проведения традиционных аудиторных занятий, так и для организации самостоятельной дистанционной работы учащихся.

Виртуальный стенд-тренажер «Преобразовательная техника» ТС-ПТ — это надежная основа для формирования современной цифровой лаборатории в техническом учебном заведении. Объединяя в себе точность математических моделей, наглядность трехмерной графики и продуманную методическую базу, комплекс позволяет вести подготовку специалистов на уровне строгих индустриальных стандартов. Инвестиция в ПО ТС-ПТ гарантирует высокое качество обучения и долгосрочную экономию ресурсов образовательной организации.
