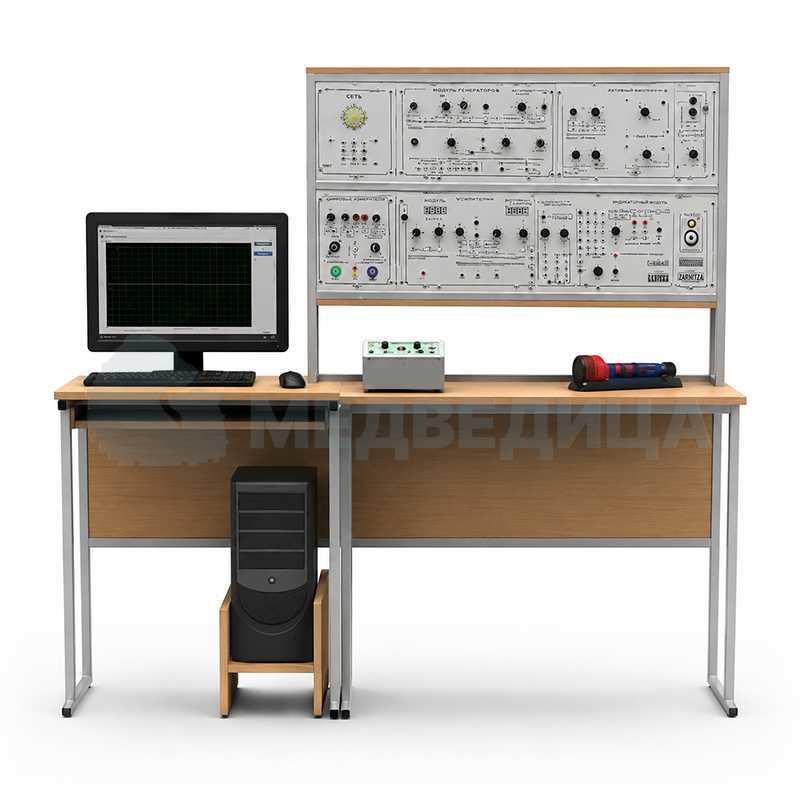

Стенд-тренажер виртуальный «Технические измерения и приборы», ТС-ТИиП

Интерактивный комплекс ТС-ТИиП: компьютерный симулятор измерительного оборудования и систем контроля

Программный симулятор ТС-ТИиП представляет собой высокотехнологичную интерактивную платформу, моделирующую эксплуатацию современных аналитических и измерительных приборов. Данный цифровой комплекс ориентирован на внедрение в учебные планы инженерных факультетов высших учебных заведений, политехнических колледжей, индустриальных техникумов, а также корпоративных центров профессиональной переподготовки. Виртуальная среда позволяет организовать полноценный практикум по метрологии на базе стандартного компьютерного класса, что дает возможность существенно модернизировать материально-техническую базу учреждения без необходимости закупки дорогостоящих и чувствительных к поломкам физических узлов.

Область применения и интеграция в профильные курсы

Компьютерный стенд ТС-ТИиП разработан как базовое цифровое руководство для выработки прикладных компетенций у будущих инженеров, метрологов и наладчиков автоматизированных систем. Программа позволяет проводить лабораторные циклы по следующим направлениям:

• «Электрические измерения и метрология»;
• «Методы и средства измерений»;
• «Технические измерения».

Целевое назначение и решаемые дидактические задачи

Интеграция симулятора в учебный процесс переводит изучение теоретических основ метрологии в плоскость активного цифрового экспериментирования, решая комплекс ключевых задач:

• Освоение приборной базы: детальное изучение архитектуры, внутренней конструкции и принципов действия цифровых, аналоговых и оптических датчиков.
• Практика измерительных методик: освоение алгоритмов проведения прямых, мостовых и косвенных измерений физических параметров сред.
• Развитие инженерных навыков: обучение самостоятельному конструированию измерительных цепей, калибровке оборудования, считыванию показаний и корректному расчету погрешностей.

Архитектурные особенности и функционал программной платформы

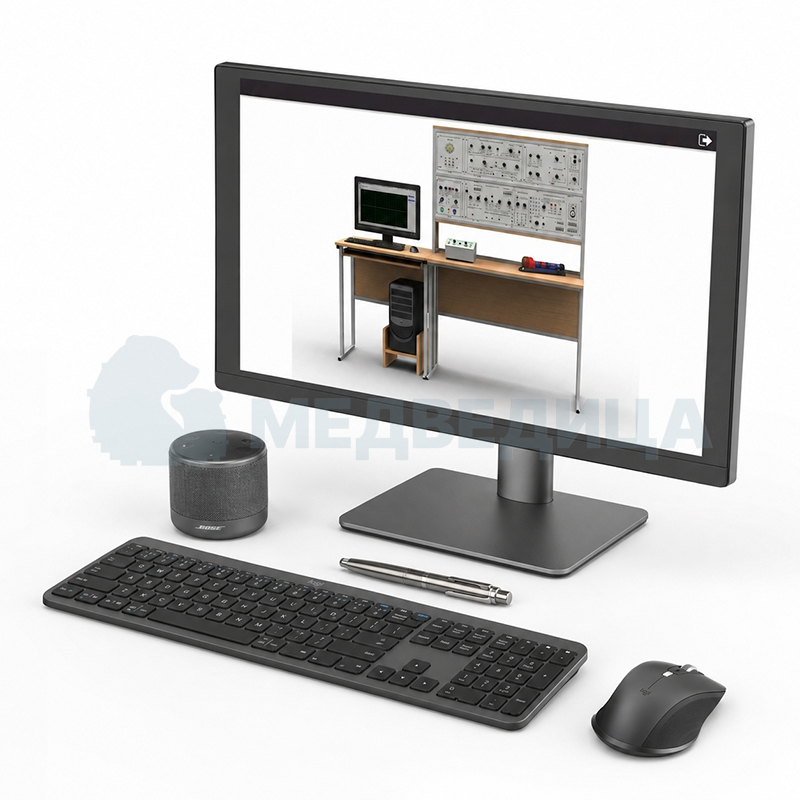

В качестве технологической основы ТС-ТИиП используется трехмерный движок Unity (язык программирования C#), что гарантирует плавную графику, точную физику процессов и мгновенный отклик виртуальных элементов:

• Свободный трехмерный осмотр: детализированная 3D-графика позволяет студентам детально изучать лицевые панели оборудования, геометрию разъемов и топологию элементов.
• Гибкий конструктор схем: пользователи могут коммутировать провода, настраивать положение тумблеров, кнопок и многопозиционных переключателей.
• Программный аудит корректности: интеллектуальный алгоритм автоматически оценивает правильность сборки электрической цепи перед подачей питания, снижая нагрузку на преподавателя.
• Интегрированная методическая поддержка: непосредственно в рабочее пространство симулятора встроены цифровые инструкции, справочные спецификации к приборам и пошаговые сценарии выполнения опытов.

Состав лабораторного практикума

Библиотека симулятора включает в себя широкий спектр практических работ, распределенных по двум фундаментальным метрологическим разделам:

1. Определение неэлектрических параметров

• Термометрия: исследование характеристик терморезисторов, различных типов термопар, полупроводниковых преобразователей и бесконтактных пирометров.
• Мониторинг расхода и уровня: изучение работы ультразвуковых расходомеров, тахометрических счетчиков, а также поплавковых, гидростатических и емкостных уровнемеров.
• Давление и газовый анализ: калибровка электроконтактных и мембранных датчиков давления, фиксация показателей влажности газов.
• Геометрия, кинематика и оптика: замеры освещенности; анализ линейных смещений (индуктивные, емкостные, магнитные и оптические датчики) и угловых скоростей (оптические энкодеры, тахогенераторы).

2. Определение электрических параметров

• Базовые величины: фиксация мощности, силы тока и напряжения с применением цифровых и стрелочных мультиметров прямыми и косвенными методами.
• Параметры цепей: расчет активного сопротивления с помощью прямых методов и классических мостовых схем.
• Магнитометрия: фиксация характеристик магнитных полей посредством прецизионных датчиков Холла, магниторезистивных элементов и герконовых реле.

Применение цифрового симулятора оптимизирует внутренние ресурсы образовательной организации и повышает продуктивность образовательной деятельности:

• Для преподавательского состава и администрации: возможность беспрепятственной организации обучения в очном, удаленном или смешанном режимах. Использование ПО освобождает учреждение от затрат на ежегодную государственную поверку физических приборов, их ремонт, замену сгоревших предохранителей и обновление изношенных переключателей.
• Для учащихся и курсантов: абсолютная безопасность при взаимодействии с электрическим током и нагревательными элементами. Виртуальная среда снимает страх совершить ошибку и вывести приборы из строя, что мотивирует студентов к глубокому самостоятельному исследованию физических процессов.

Виртуальный стенд-тренажер ТС-ТИиП — это эргономичное, сертифицированное и экономически выгодное решение для модернизации материально-технической базы современного учебного заведения. Строгое математическое ядро, реалистичная трехмерная визуализация и готовое методическое сопровождение обеспечивают высокое качество подготовки специалистов для нужд энергетики, машиностроения и автоматизированных производств. Оборудование легко масштабируется на любое количество рабочих мест и готово к интеграции в учебный план сразу после активации лицензионных ключей.
