Стенд-тренажер виртуальный «Теоретические основы электротехники», TC-ТОЭ

Стенд-тренажер виртуальный «Теоретические основы электротехники», TC-ТОЭ

Стенд-тренажер виртуальный «Теоретические основы электротехники», TC-ТОЭ представляет собой передовое программное решение, предназначенное для сквозного моделирования физических процессов и проведения лабораторных практикумов в цифровой среде. Данный комплекс функционирует как прецизионный аналог реального исследовательского стенда, воспроизводя статические и динамические параметры элементов на основе фундаментальных математических моделей. Продукт разработан для интеграции в учебные планы высших технических учебных заведений, физических факультетов и инженерных колледжей, обеспечивая полноценную замену дорогостоящей материальной базы.

Назначение и дидактические задачи программной платформы

Внедрение цифрового тренажера в учебную инфраструктуру позволяет реализовать актуальные требования ФГОС по подготовке квалифицированных кадров, способных применять методы компьютерного анализа для решения прикладных инженерных задач. Практикум решает следующие образовательные задачи:

• Анализ сложных режимов электрических цепей: исследование цепей постоянного, синусоидального и несинусоидального периодического тока, а также четырехполюсников и длинных линий с распределенными параметрами.
• Изучение нелинейных и ферромагнитных эффектов: оценка динамики работы инерционных и безынерционных радиоэлементов, резистивных контуров и переходных процессов в катушках с ферромагнитными сердечниками.
• Математическое моделирование полей: расчет пространственного распределения потенциалов, симуляция электрического поля коаксиальных цилиндров, двухпроводных линий связи и расчет влияния фактора земли на их емкостные характеристики.
• Освоение законов электродинамики: экспериментальное обоснование закона полного тока, определение намагничивающих сил и расчет векторов электромагнитного взаимодействия.

Функциональные возможности и особенности ИТ-архитектуры

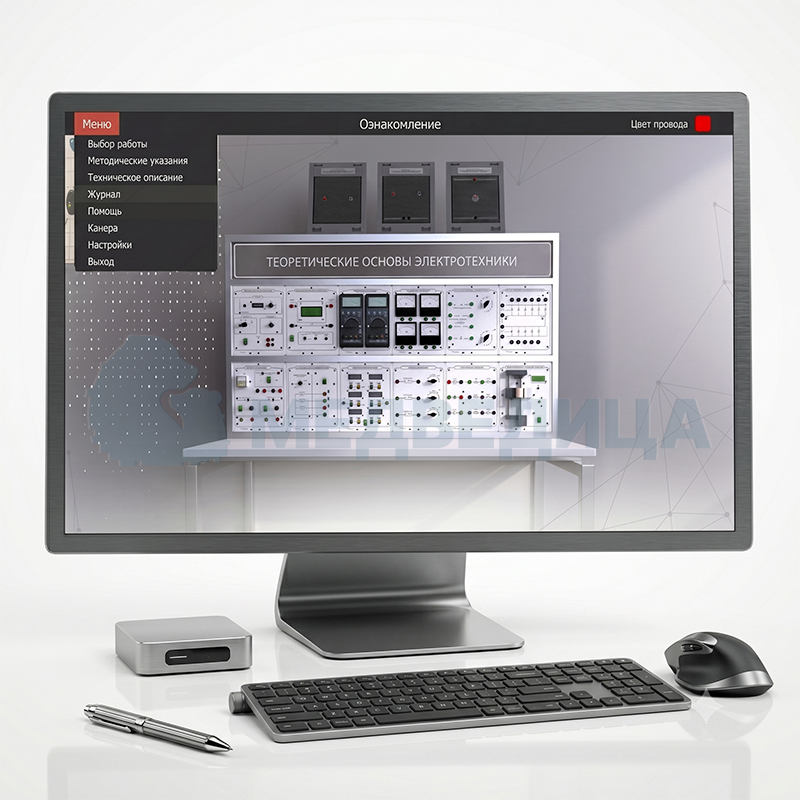

Программная оболочка тренажера формирует полноценную интерактивную среду, где каждый виртуальный элемент функционирует в строгом соответствии с уравнениями Максвелла и законами Кирхгофа. Функциональный потенциал системы включает:

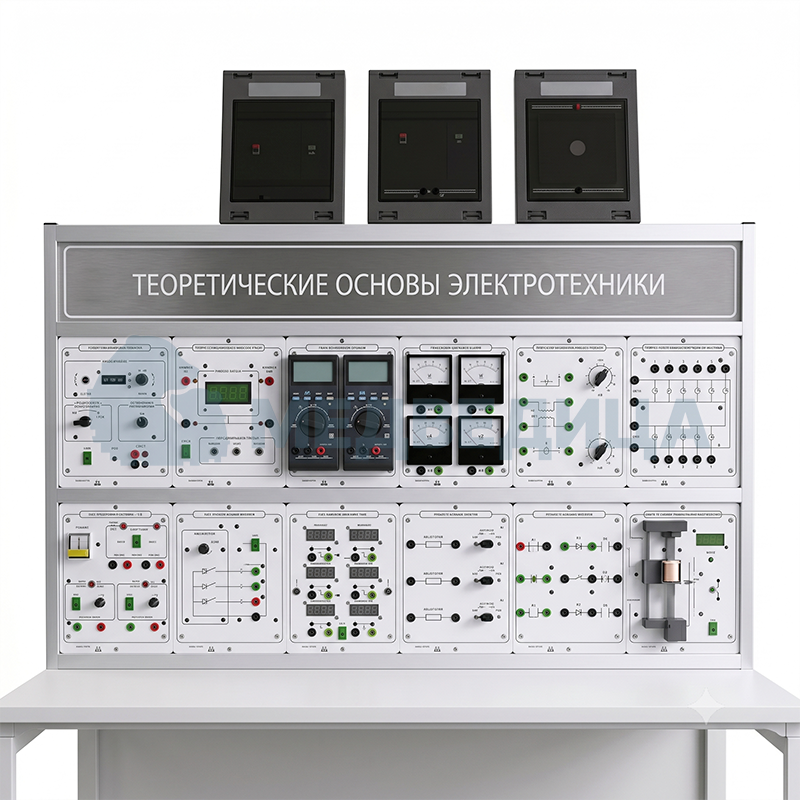

• Пространственный 3D-осмотр лицевых панелей модулей, коммутационных плат и встроенного измерительного инструментария с выводом интерактивных подсказок;
• Встроенный графический редактор схем, позволяющий осуществлять произвольную коммутацию узлов без риска повреждения реальных компонентов;
• Алгоритм автоматической предиктивной верификации, выполняющий экспресс-проверку корректности собранных электрических контуров до момента подачи виртуального напряжения;
• Систему динамической индикации ошибок, выводящую текстовые уведомления и предупреждения при нарушении логики проведения эксперимента;
• Полный комплект цифровых методических указаний по каждой теме с формами автоматического контроля и таблицами для фиксации снимаемых параметров.

Структура и перечень лабораторных модулей

Практический курс симулятора разделен на два независимых научно-образовательных раздела:

Модуль 1. Теория электрических цепей

• Исследование установившихся режимов в линейных контурах постоянного и синусоидального тока.
• Анализ явлений взаимоиндукции в цепях с индуктивно связанными элементами.
• Особенности распределения токов в трехфазных цепях при несимметричной нагрузке (схемы «звезда» и «треугольник»).
• Специфика прохождения несинусоидальных периодических сигналов через линейные фильтры.
• Четырехполюсники: методики экспериментального съема и расчета фундаментальных А-параметров.
• Анализ волновых процессов и затухания в цепях с распределенными параметрами.
• Особенности топологии нелинейных цепей постоянного и переменного тока.
• Сравнительный анализ переходных процессов в инерционных и безынерционных звеньях.
• Построение и расчет рабочих точек в резистивных нелинейных контурах.
• Анализ петли гистерезиса и потерь в катушке с ферромагнитным сердечником.

Модуль 2. Физика электромагнитного поля

• Экспериментальная проверка закона полного тока и расчет распределения намагничивающих сил.
• Определение вектора и величины электромагнитной силы в воздушных зазорах.
• Моделирование структуры и эквипотенциальных линий электрического поля системы цилиндров и двухпроводной линии.
• Оценка емкостных параметров протяженной воздушной линии с учетом экранирующего влияния земли.
• Исследование эффекта поляризации и распределения зарядов проводящего цилиндра, помещенного в однородное электрическое поле.

Для преподавателей и руководства учебного заведения программный комплекс решает задачу обеспечения 100% эксплуатационной безопасности и снижения капитальных затрат. Ошибки студентов при сборке схем (включая короткие замыкания) локализуются внутри кода программы, полностью исключая риски получения электротравм или порчи оборудования. Цифровой формат снимает проблему физического износа и амортизации радиодеталей, позволяя развернуть неограниченное число полноценных лабораторных постов на базе стандартного компьютерного класса или серверов дистанционного обучения.

Для студентов ценность тренажера заключается в наглядности абстрактных физических величин. Симулятор позволяет визуализировать силовые линии электромагнитных полей и мгновенно перестраивать графики переходных процессов при изменении параметров элементов. Возможность многократного автономного повторения опытов способствует качественному закреплению лекционного материала и эффективной подготовке к зачетам.

Стенд-тренажер виртуальный «Теоретические основы электротехники», TC-ТОЭ— это экономически эффективная альтернатива традиционным лабораториям, полностью отвечающая современным стандартам цифровизации образования. Высокая точность математического моделирования, развитая система автоматического контроля действий учащихся и отсутствие эксплуатационных расходов делают данный комплекс оптимальным выбором для оснащения современных инженерных кафедр.
